當前位置:三菱PLC > 新聞資訊 > 行業動態三菱plc編程軟件基礎學習篇
文章導讀:三菱plc編程軟件基礎學習篇。
plc類型
1、小型PLC
一體式結構、I/O點數:256點(384點)、
多用于單機控制
如:FX1S、FX1N、FX2N、FX3U、FX3G整體化PLC,注:F1、F2、FX1、FX2、FX0N、FX0S均已停產。
2、中型系列PLC
模塊化結構、I/O點數:<2048點
用于較大規??刂?/span>
特點:L系列PLC體積小,功能強大;如L02cpu,L26CPU等。
3、大型系列PLC
模塊式結構、I/O點數:4096點、運算速度快、網絡功能強
滿足大型控制系統要求
如:QnA系列PLC:Q3ACPU、Q4ACPU;Q系列PLC:Q00J、Q00Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD(E)HQ13UD(E)HQ26UD(E)H
PLC運行原理

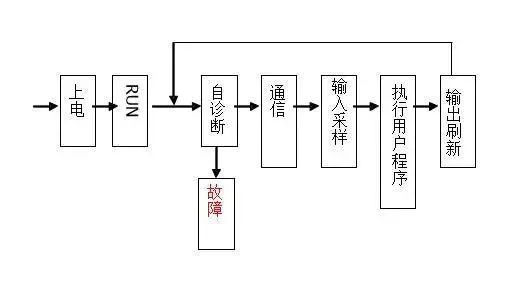

PLC采用存儲程序循環掃描的工作方式,一次掃描稱為一個周期。1個掃描周期的組成如下:
GXDeveloper軟件使用說明

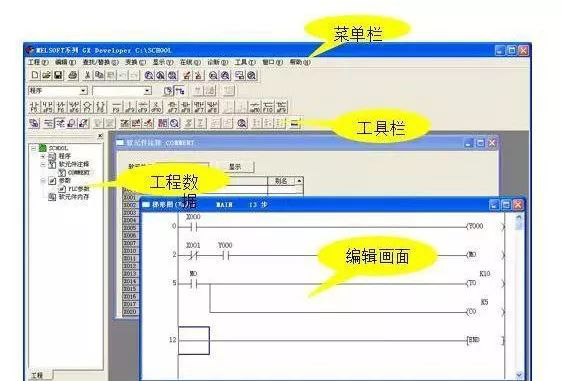

1、GXDeveloper的畫面構成和基本操作

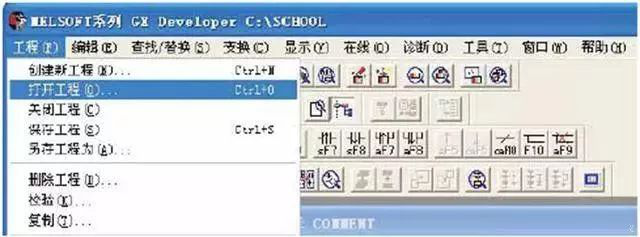

1)菜單欄

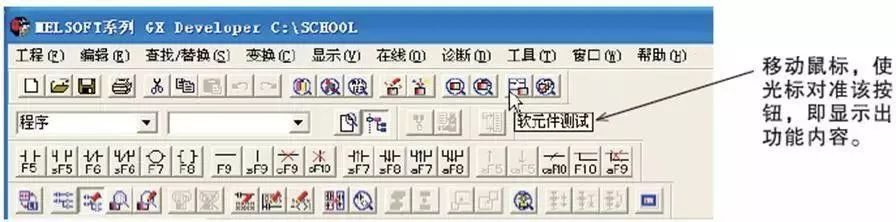

2)工具欄
工具欄的內容是可以移動和裝卸的,所以,顯示項目和配置因不同環境而異。將使用頻度較高的快捷配置為快捷按鈕,對比在菜單欄中進行選擇,可以直接執行相應功能。
3)工程數據一覽表
梯形圖編程窗口和參數設置畫面等的“樹形”顯示。

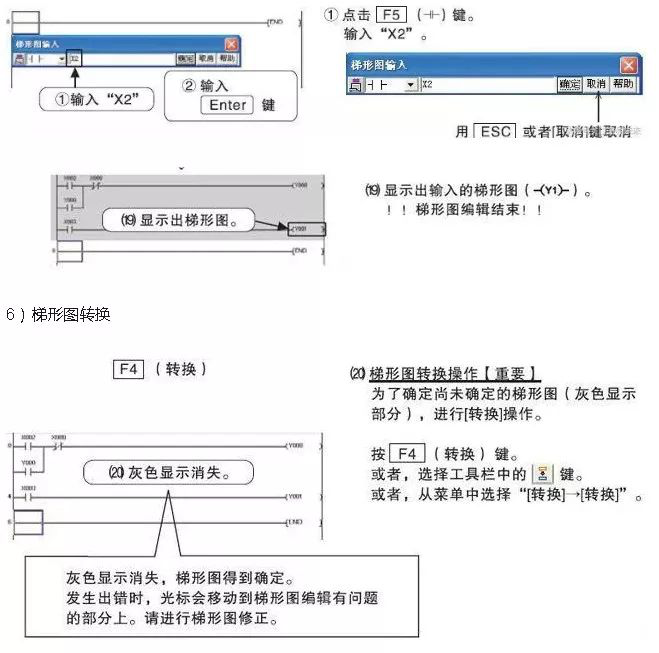

5)梯形圖編輯

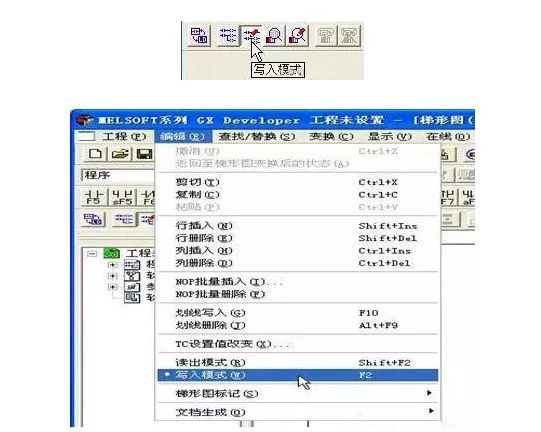

使用功能鍵或工具按鈕編輯梯形圖,功能鍵和梯形圖符號關系顯示在工具欄的按鈕上,編輯梯形圖時,必須先設置在“寫入模式”。

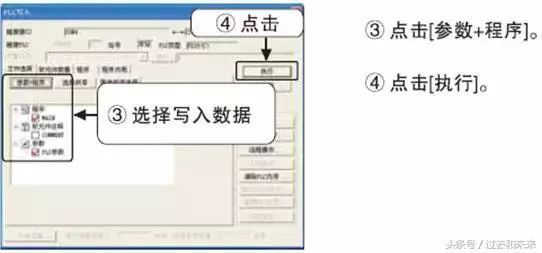

7)將程序?qū)懭隤LC:

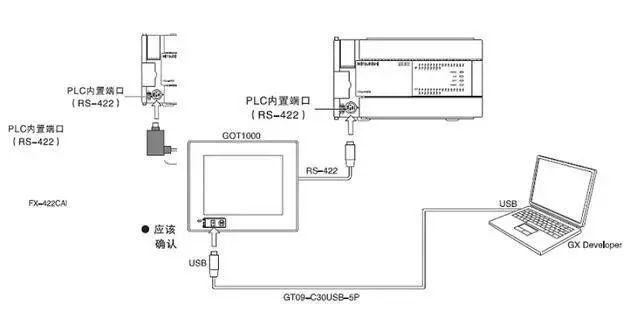

?、烹娔X與PLC連接

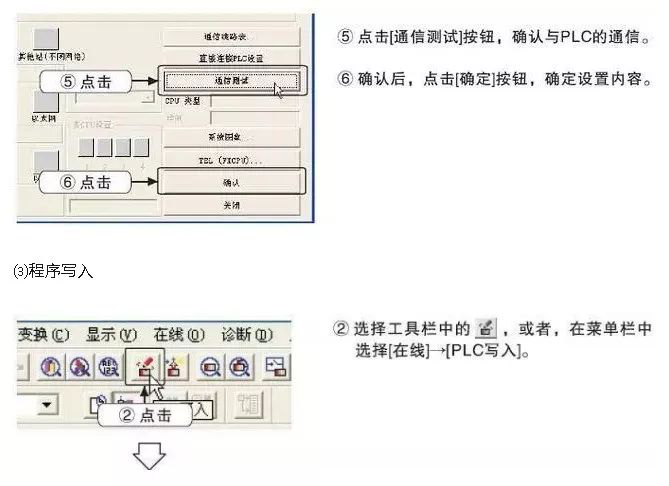

?、艷XDeveloper的傳輸設置
圖13
2、添加注釋和聲明

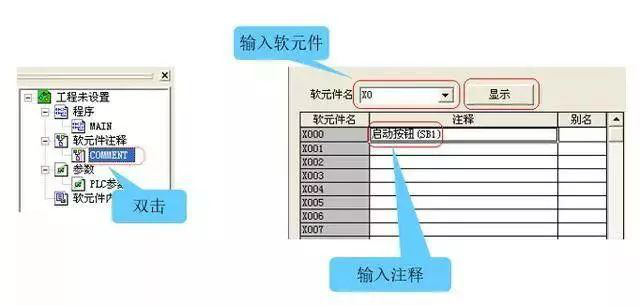

創建軟元件注釋:通過列表進行輸入操作

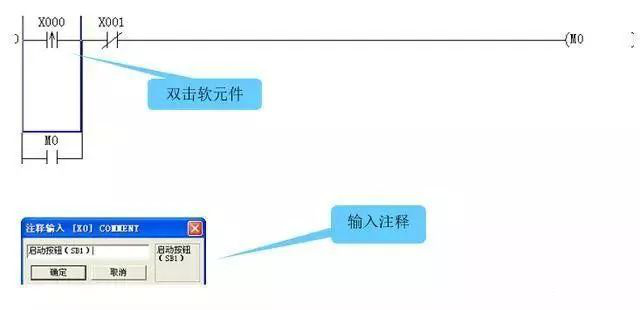

創建軟元件注釋:通過梯形圖進行輸入操作

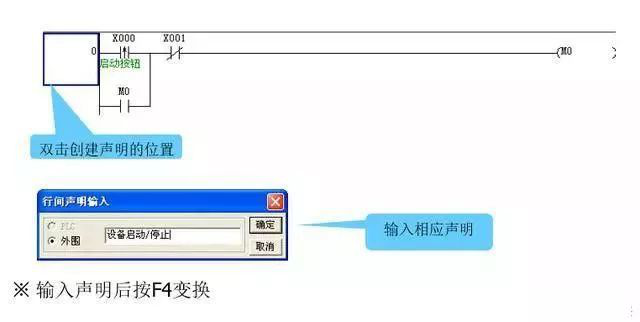

創建聲明:在菜單中選擇[編輯]—[文檔生成]—[聲明編輯],或點擊聲明按鈕
3、在線修改程序(RUN中寫入)
該功能在PLC處于RUN狀態時,只將更改過的梯形塊寫入PLC。由于該功能不對整個程序進行傳送,可在短時間內完成程序的寫入,很適合現場調試的場合。

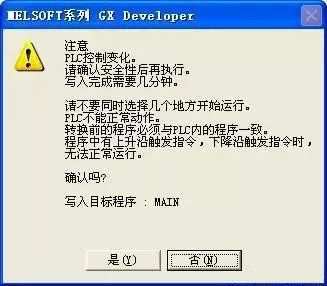

選擇變換菜單下的變換(運行中寫入)或者Shift鍵+F4鍵,出現以下對話框,點擊[是](Y)按鈕。
運行中寫入正常完成時,將顯示以下對話框,點擊[確定]按鈕關閉畫面。
深圳市海藍機電設備有限公司專業經營:三菱PLC、三菱伺服電機、三菱變頻器、三菱觸摸屏等工控自動化產品的批發和代理。同時提供機器人視覺、自動化開發、上位機軟件、機電設備維修等技術服務。電話:0755-88356296(10線)吳經理:13823726967
plc類型
1、小型PLC
一體式結構、I/O點數:256點(384點)、
多用于單機控制
如:FX1S、FX1N、FX2N、FX3U、FX3G整體化PLC,注:F1、F2、FX1、FX2、FX0N、FX0S均已停產。
2、中型系列PLC
模塊化結構、I/O點數:<2048點
用于較大規??刂?/span>
特點:L系列PLC體積小,功能強大;如L02cpu,L26CPU等。
3、大型系列PLC
模塊式結構、I/O點數:4096點、運算速度快、網絡功能強
滿足大型控制系統要求
如:QnA系列PLC:Q3ACPU、Q4ACPU;Q系列PLC:Q00J、Q00Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD(E)HQ13UD(E)HQ26UD(E)H
PLC運行原理
PLC采用存儲程序循環掃描的工作方式,一次掃描稱為一個周期。1個掃描周期的組成如下:
GXDeveloper軟件使用說明
1、GXDeveloper的畫面構成和基本操作
1)菜單欄
2)工具欄
工具欄的內容是可以移動和裝卸的,所以,顯示項目和配置因不同環境而異。將使用頻度較高的快捷配置為快捷按鈕,對比在菜單欄中進行選擇,可以直接執行相應功能。
3)工程數據一覽表
梯形圖編程窗口和參數設置畫面等的“樹形”顯示。

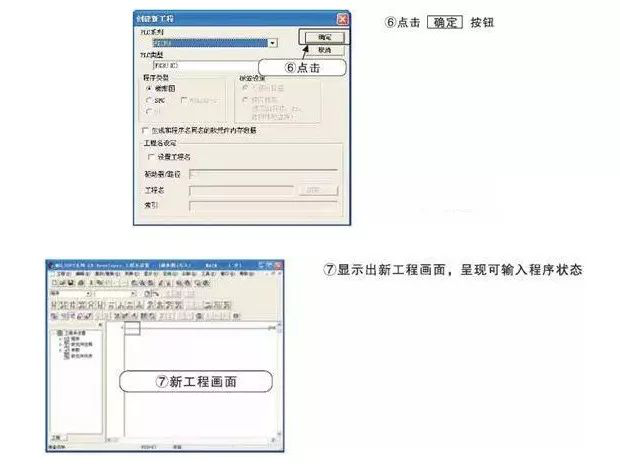

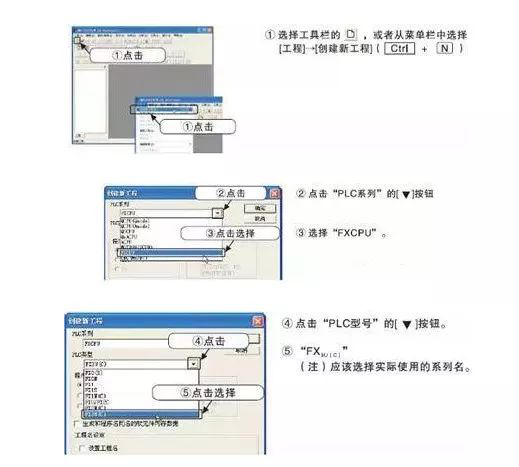

4)新工程的創建:
5)梯形圖編輯
使用功能鍵或工具按鈕編輯梯形圖,功能鍵和梯形圖符號關系顯示在工具欄的按鈕上,編輯梯形圖時,必須先設置在“寫入模式”。
7)將程序?qū)懭隤LC:
?、烹娔X與PLC連接
?、艷XDeveloper的傳輸設置
圖13
2、添加注釋和聲明
創建軟元件注釋:通過列表進行輸入操作
創建軟元件注釋:通過梯形圖進行輸入操作
創建聲明:在菜單中選擇[編輯]—[文檔生成]—[聲明編輯],或點擊聲明按鈕
3、在線修改程序(RUN中寫入)
該功能在PLC處于RUN狀態時,只將更改過的梯形塊寫入PLC。由于該功能不對整個程序進行傳送,可在短時間內完成程序的寫入,很適合現場調試的場合。
選擇變換菜單下的變換(運行中寫入)或者Shift鍵+F4鍵,出現以下對話框,點擊[是](Y)按鈕。
運行中寫入正常完成時,將顯示以下對話框,點擊[確定]按鈕關閉畫面。
深圳市海藍機電設備有限公司專業經營:三菱PLC、三菱伺服電機、三菱變頻器、三菱觸摸屏等工控自動化產品的批發和代理。同時提供機器人視覺、自動化開發、上位機軟件、機電設備維修等技術服務。電話:0755-88356296(10線)吳經理:13823726967
