三菱PLC串行通訊模塊QJ71C24N與QJ71C24N-R2的RS232通訊方法

點擊:58909 日期:2015-12-31 選擇字號:

    三菱PLC串行通訊模塊支持MC協議、無順序協議、雙向協議進行數據通訊,QJ71C24N有兩個通道,一個RS-232通道,一個RS-422/485通道,QJ71C24N-R2有兩個通道,兩個通道都是RS-232通道,如下圖所示(QJ71C24N:a圖,QJ71C24N-R2:b圖)。兩個模塊之間的通訊線纜如圖c所示

         QJ71C24N                QJ71C24N-R2          RS232通信接線圖紙

          a圖                 b圖                      c圖

下面見紹有關QJ71C24N與QJ71C24N-R2通過無順序協議通訊的參數設置與通訊程序。

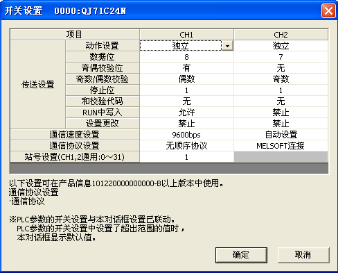

1:QJ71C24N的參數設置:打開Works2,右鍵點擊智能功能模塊→添加新模塊→模塊類型選擇(串行通信)、模塊型    號選擇(QJ71C24N)然后點擊確定,1、展開智能功能模塊,2、展開QJ71C24N,3、雙擊開關設置,開關設置選    擇通道1,設置如下圖所示,

         參數設置    參數設置

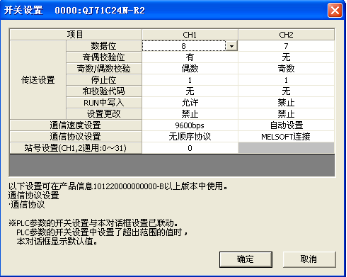

2:QJ71C24N-R2的參數設置:與QJ71C24N類似,只是模塊型號選擇(QJ71C24N-R2),1、展開智能功能模塊,2、展    開QJ71C24N-R2,3、雙擊開關設置,開關設置選擇通道1,設置如下圖所示,

               參數設置          參數設置

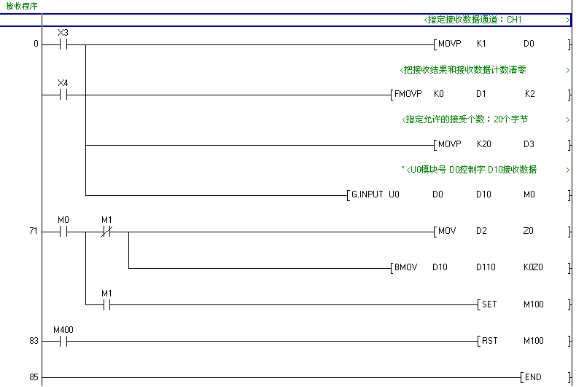

QJ71C24N-R2的接收程序:

          接收程序

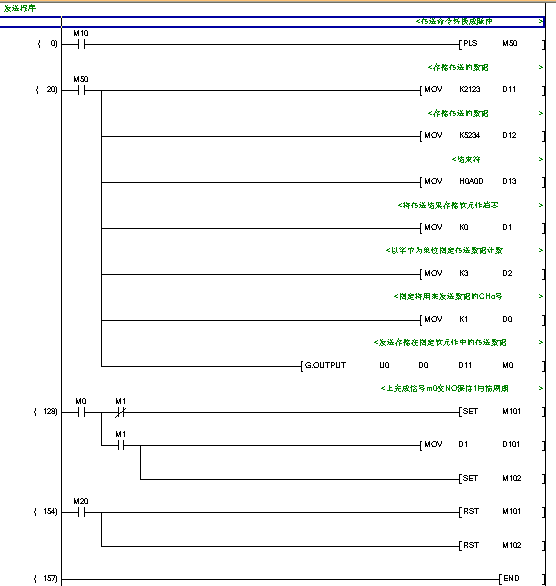

QJ71C24N的發送程序:

          發送程序


深圳海藍機電15年專業從事原裝進口三菱plc、三菱變頻器、三菱觸摸屏、三菱伺服電機,機器人等三菱代理,備有現貨庫存達2000多種,只做原裝正品,不僅為您提供貨期最快捷的產品,更注重為您提供準確的現場技術服務!
服務熱線:400-8819-130、0755-88356415
本文原創自:深圳市海藍機電設備有限公司,如果你對三菱其他產品應用案例感興趣請閱讀我們的文章:http://www.d0175.cn/articles/share.html
