當前位置：三菱PLC > 技術服務 > 技術分享三菱Q系列MODBUS通信（QJ71C24N串口模塊）
CPU Q01
通信模塊：三菱QJ71C24N
通信協議：MODBUS RTU
編程軟件：GX WORK2
打開GX WORK2，新建工程，然后右鍵點擊智能功能模塊

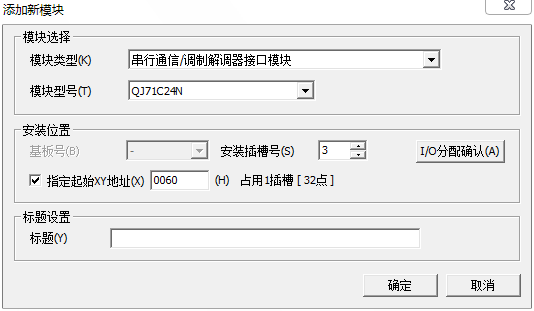

安裝位置根據硬件實際情況設定，此處注意起始XY地址，后面會用到。
點擊：工具à通信協議支持功能à串行通信模塊
出現如下窗口，點擊新建
出現如下窗口，點擊添加

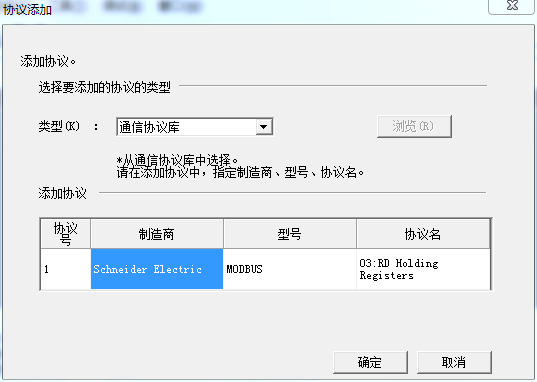

按如下窗口選擇，協議名一項里可以根據自己的實際情況，選擇MODBUS的功能碼，此處我們選擇讀保持寄存器功能碼03，
點擊確定后，窗口如下，可以根據實際需要，繼續添加協議
點擊：編輯à軟元件批量設置
輸入起始軟元件號

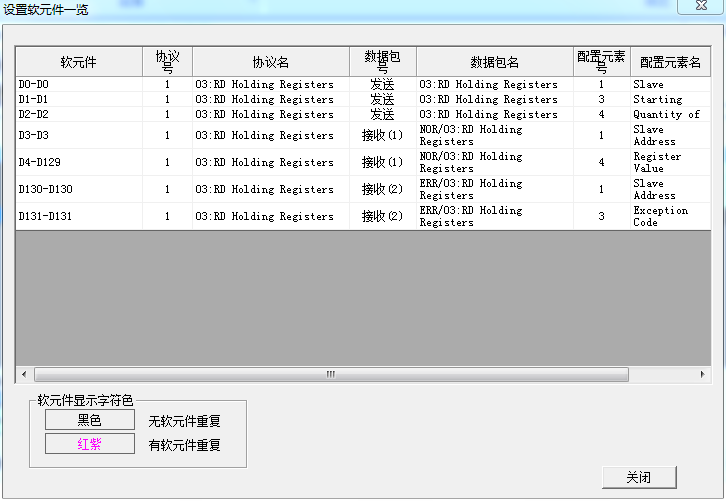

點擊：工具à設置軟元件一覽顯示，會看到通信用到的一些軟元件的設置
點擊：在線à模塊寫入，選擇正確模塊寫入，寫入完成后，會彈出提示框

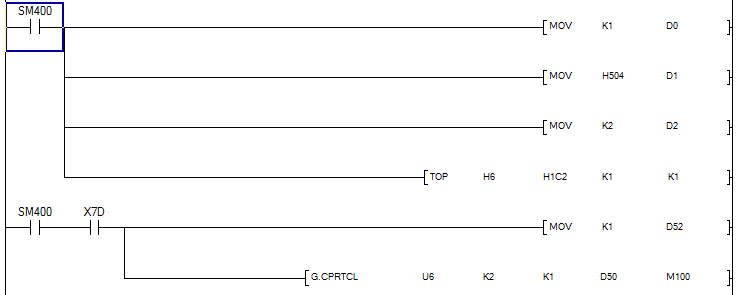

G.CPRTCL指令說明：
Un：模塊開始IO信號（智能模塊的起始XY地址四位中的中間兩位，本例為0060）
n1: 通信端口號（1：CHANNEL 1，2：CHANNEL 2）
n2: 連續執行的協議個數
(S): 控制數據保存的起始地址
(D):通信結束時ON的標志位
D0：外部設備的MODBUS地址
D1：外部設備數據的寄存器地址
D2：讀取的數據個數
[TOP H6 H1C2 K1 K1] 設置禁止回波傳送
D52：第一次執行的協議編號
如果有多個協議，以此類推：
（Sn+2）：第一次執行的協議編號
（Sn+3）：第二次執行的協議編號
（Sn+9）：第八次執行的協議編號
