RJ71C24-R2/R4 三菱串行通信模塊的系統配置詳情。

RJ71C24系統配置，RJ71C24-R2系統構成,RJ71C24-R4系統結構。

在對象設備與CPU模塊之間通過C24的MC協議/無順序協議/雙向協議進行數據通信時的系統配置示例如下所示。

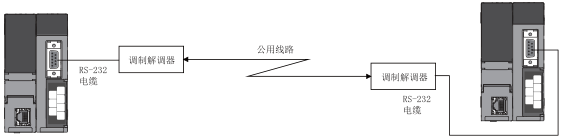

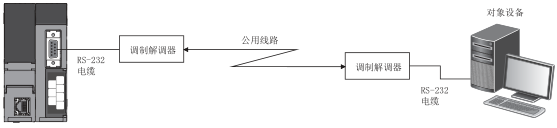

1、與對象設備的連接示例

以數字線路連接時，代替調制解調器使用TA與DSU(數字服務模塊)。

[RJ71C24系統配置注意事項]

1、可使用C24的接口
僅在RS-232接口中，可以使用調制解調器功能。
RJ71C24-R2的情況下僅2個RS-232接口中之一，可以使用調制解調器功能。
不可以進行經由C24的2個接口的數據通信(聯動動作)。

2、可連接的調制解調器/TA
使用調制解調器功能的C24的RS-232接口僅可以連接下述中所示規格的調制解調器/TA。
<>

3、可連接的調制解調器/TA個數
使用調制解調器功能的C24的RS-232接口僅可以連接調制解調器/TA1個。
調制解調器/TA連接電纜
C24與調制解調器/TA之間，應在調制解調器/TA側進行指定的配線連接。
C24的RS-232接口連接器是D-sub9針(母)。

4、調制解調器/TA的安裝
調制解調器/TA應根據調制解調器/TA的說明書進行安裝。
如果安裝到噪聲較多的地方，有可能導致誤動作。
為了防止噪聲、浪涌等的影響，與調制解調器/TA的連接電纜請勿與主電路線、高壓線，
可編程控制器以外的負載線接近或捆扎在一起。

5、可連接的線路
協議為NTT相當?shù)膮f(xié)議，可連接至以下線路上。
應事先進行連接測試，確認連接可否。
模擬2線式的公眾線路或?qū)Ｓ镁€路 數字線路(ISDN)
為了避免中斷讀取聲音引起的數據散亂、線路自動切斷，至電話插入裝置連接將不可以連接。
為了防止通信中的中斷電話，應避免至子母電話的連接。
為了防止長時間通話，在各規定時間從交換機發出報警聲音的情況下，有可能數據散亂。
建議在設備間進行對于數據接收的正常/異常的響應發送等，在異常時進行發送重試處理。
從調制解調器至公眾線路/專用線路的連接、從TA至數字線路的練級應通過調制解調器/TA的說明書進行。

6、通信方式
通過調制解調器功能的通信，以全雙工通信進行。
不可以與半雙工通信用的設備連接。

7、對于對象設備的數據通信
與對象設備的數據通信，通過公眾線路等及從電波發送基地發出的電波進行。
根據系統安裝環境、電波傳送狀況或?qū)ο笤O(shè)備的異常等，有可能發生無法正常進行數據通信的狀態。
