三菱PLC的網絡結構原理-文章分享

點擊:9667 日期:2019-02-18 選擇字號:

三菱PLC的網絡結構原理是怎么樣的?下面這篇文章我們一起來了解一下。

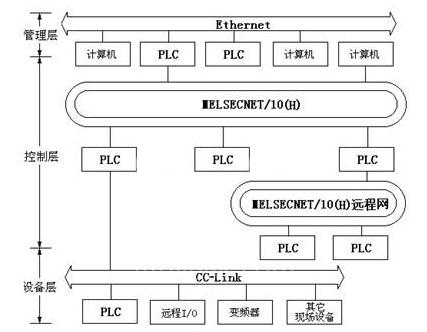

三菱PLC網絡繼承了傳統使用的MELSEC網絡,并使其在性能、功能、使用簡便等方面更勝一籌。Q系列PLC提供層次清晰的三層網絡,針對各種用途提供最合適的網絡產品。


三菱PLC


1.信息層/Ethernet(以太網) 信息層為網絡系統中高層,主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據,信息層使用最普遍的Ethernet。它不僅能夠連接windows系統的PC、UNIX系統的工作站等,而且還能連接各種FA設備。Q系列PLC系列的Ethernet模塊具有了日益普及的因特網電子郵件收發功能,使用戶無論在世界的任何地方都可以方便地收發生產信息郵件,構筑遠程監視管理系統。同時,利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。


2.控制層/MELSECNET/10(H) 是整個網絡系統的中間層,在是PLC、CNC等控制設備之間方便且高速地進行處理數據互傳的控制網絡。作為MELSEC控制網絡的ELSECNET/10,以它良好的實時性、簡單的網絡設定、無程序的網絡數據共享概念,以及冗余回路等特點獲得了很高的市場評價,被采用的設備臺數在日本達到高,在世界上也是屈指可數的。而MELSECNET/H不僅繼承了MELSECNET/10優秀的特點,還使網絡的實時性更好,數據容量更大,進一步適應市場的需要。但目前MELSECNET/H只有Q系列 PLC才可使用。


3.設備層/現場總線CC-Link 設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡,為整個網絡系統最低層的網絡。采用CC-Link現場總線連接,布線數量大大減少,提高了系統可維護性。而且,不只是ON/OFF等開關量的數據,還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備,從完成各種數據的通信,到終端生產信息的管理均可實現,加上對機器動作狀態的集中管理,使維修保養的工作效率也大有提高。在Q系列PLC中使用,CC-Link的功能更好,而且使用更簡便。


在三菱的PLC網絡中進行通信時,不會感覺到有網絡種類的差別和間斷,可進行跨網絡間的數據通信和程序的遠程監控、修改、調試等工作,而無需考慮網絡的層次和類型。

MELSECNET/HCC-Link使用循環通信的方式,周期性自動地收發信息,不需要專門的數據通信程序,只需簡單的參數設定即可。MELSECNET/HCC-Link是使用廣播方式進行循環通信發送和接收的,這樣就可做到網絡上的數據共享。


對于Q系列PLC使用的EthernetMELSECNET/H、CC-Link網絡,可以在GX Developer軟件畫面上設定網絡參數以及各種功能,簡單方便。


另外,Q系列PLC除了擁有上面所提到的網絡之外,還可支持 PROFIBUS、Modbus、DeviceNet、ASi等其它廠商的網絡,還可進行 RS-232/RS-422/RS-485等串行通信,通過數據專線、電話線進行數據傳送等多種通信方式。


以上就是關于三菱PLC的網絡結構原理的全部內容了。需要了解更多,請到海藍機電官網哦。
