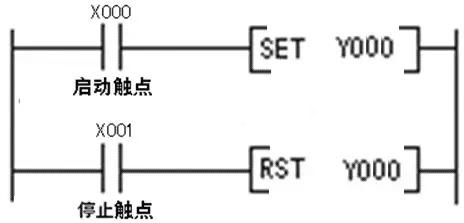

文章分享：采用置位復位指令實現起動、自鎖和停止控制PLC梯形圖。

其plc接線圖與上篇（起動、自鎖和停止控制的PLC線路與梯形圖）是一樣的。

線路與梯形圖說明如下：

當按下起動按鈕SB1時，梯形圖中的起動觸點X000閉合，[SET Y000]指令執行，指令執行結果將輸出繼電器線圈Y000置1，相當于線圈Y000得電，使Y0、COM端子之間的內部硬觸點接通，接觸器線圈KM得電，主電路中的KM主觸點閉合，電動機得電起動。

當按下停止按鈕SB2時，梯形圖程序中的停止觸點X001閉合，[RST Y000]指令被執行，指令執行結果將輸出線圈Y000復位，相當于線圈Y000失電，Y0、COM端子之間的內部硬觸點斷開，接觸器線圈KM失電，主電路中的KM主觸點斷開，電動機失電停轉。

以上就是關于采用置位復位指令實現起動、自鎖和停止控制PLC梯形圖的全部?jī)?nèi)容了。
