當前位置:三菱PLC > 新聞資訊 > 行業動態三菱QCPU模塊遠程口令的通信方法及使用設置
三菱QCPU模塊遠程口令的通信方法及使用設置,三菱QCPU遠程口令,三菱PLC遠程口令,三菱QCPU遠程口令設置,三菱QCPU遠程口令通信方法。
隨著三菱QCPU產品的更新替換,現在市場上常的型號有Q03UDVCPU、Q04UDVCPU、Q06UDVCPU、Q13UDVCPU、Q26UDVCPU、Q03UDECPU、Q04UDEHCPU、Q06UDEHCPU、Q10UDEHCPU、Q13UDEHCPU、Q20UDEHCPU、Q26UDEHCPU、Q50UDEHCPU、Q100UDEHCPU。
如果使用遠程口令,在有下述連接請求的情況下將進行遠程口令校驗。
. 通過編程工具進行的通信
. 通過MC協議進行的通信
. 文件傳送(FTP)
三菱QCPU模塊遠程口令的通信方法及使用設置要點:
遠程口令功能是為了防止來自于外部設備的非法訪問(程序及數據的破壞等)的一個手段。
但是,該遠程口令功能并不能完全地防止非法訪問。
需要防止來自于外部設備的非法訪問以確??删幊炭刂破飨到y(tǒng)的安全時,應由用戶采取相應措施。對于由于非法訪問而引起的相關問題,本公司將不承擔責任。
[防止非法訪問的措施示例]
. 設置防火墻的方法。
. 設置中繼站及個人計算機,通過應用程序?qū)Πl(fā)送接收數據的中繼進行控制的方法。
. 將可進行訪問權控制的外部設備設置為中繼站的方法。

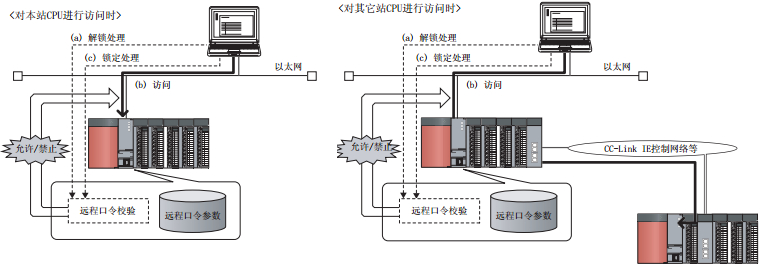

一、設置遠程口令時的通信方法
與設置了遠程口令的CPU模塊通信時,按下述步驟進行。
1、訪問的允許處理(解鎖處理)
進行通信的個人計算機等對CPU模塊進行遠程口令的解鎖處理。
未進行解鎖處理的情況下,CPU模塊處于訪問禁止?fàn)顟B(tài),因此對象設備將變?yōu)槌鲥e(cuò)狀態。
2、訪問處理
在遠程口令的解鎖處理正常完成后進行訪問。
3、訪問的禁止處理(鎖定處理)
通過個人計算機等進行的訪問結束時,為了禁止來自于其它個人計算機等的訪問,進行遠程口令的鎖定處理。
二、遠程口令的使用設置
通過編程工具設置遠程口令及對象連接后,寫入到CPU模塊中。
工程窗口=>[Parameter(參數)]=>[Remote Password(遠程口令)]
將設置的遠程口令通過"可編程控制器寫入"畫面寫入到 CPU 模塊中。
[Online(在線 )]=>[Write to PLC(可編程控制器寫入)]
將參數寫入到CPU模塊中后,通過電源的OFF→ON或者復位操作,使參數生效。
通過個人計算機等進行遠程口令的解鎖處理、鎖定處理如下所示。
在通信時顯示的下述對話框中輸入遠程口令。
如果輸入了遠程口令,編程工具將對CPU模塊執行解鎖處理后進行訪問。
使用MC協議的專用指令。
通過password-lock及password-unlock指令進行。
三、注意事項
. 確定進行通信的對象設備,進行數據通信。(對于UDP/IP,進行了遠程口令的解鎖處理后,
與未進行解鎖處理的對象設備也可進行通信,因此使用時應事先確定通信對象)
. 數據通信結束時,必須進行遠程口令的鎖定處理。(如果未進行鎖定處理,在發生超時之前將保持
為解鎖狀態。10分鐘內無通信時將發生超時,CPU模塊將自動進行鎖定處理)
使用遠程口令,防止非法訪問時,建議將所有的連接協議均設置為TCP/IP,在參數中將直接連接設置為禁止。
CPU模塊將自動進行鎖定處理。
遠程口令僅對來自于已進行了遠程口令參數設置的CPU模塊的內置以太網端口的訪問有效。
在多CPU系統中使用多個CPU模塊的情況下,應對希望進行遠程口令設置的CPU模塊分別設置遠程口令。
