三菱FX系列運動控制新用法——FX5U內置36軸運動控制！
三菱FX系列運動控制新用法——FX5U內置36軸運動控制

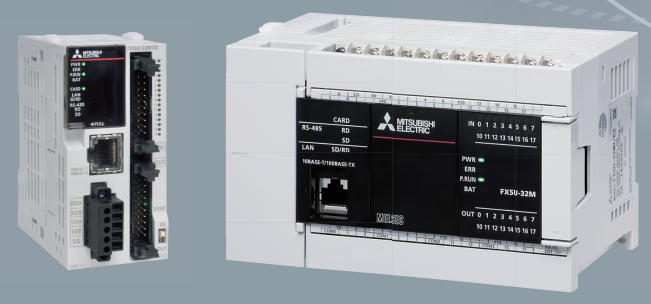

眾所周知，三菱FX5U基本單元自帶4路高速IO可以控制4個伺服電機。還有一個以太網口可以控制6臺MR-JE-C伺服，但如果你認為5U只能控制10個伺服電機那就小看它了。
其實三菱的伺服驅動器亦可以通過MODBUS RTU協議與PLC進行通訊，而在FX5U最新的手冊中明確記錄著：FX5U內置485串口可以執行MODBUS串行通信，且從站數量最多可連接32臺。
將這兩個信息一結合，就得到了我們想要的答案：FX5U可以實現42軸伺服控制。
為了證實這個答案，我們海藍工程師用一臺FX5U+5臺MR-JE-A伺服進行測試。
通過一些簡單的接線和在軟件中設置一些參數，加以控制程序。在半天不到的時間里我們已經實現了FX5U 控制5臺伺服電機動作。
既然用MODBUS RTU 協議通訊就可以控制，那么FX3U 也可以實現同樣的控制。于是我們翻看手冊，再次進行測試，證實了，FX3U可以同時控制19個伺服運動。
這種方案的伺服定位精度如何？
定位精度是很高的，比脈沖型伺服精度更高。因為傳統脈沖型伺服容易受到現場丟失脈沖造成重復定位精度不高，屬于開環控制。而采用現在這種專用總線，是直接把定位目標位置給伺服，不存在丟失脈沖現象，是閉環控制。
另外，總線型伺服可以實時讀取伺服當前位置、報警代碼信息、負載扭矩、電流。原點DOG、左右極限可以直接接伺服驅動器，接線方便，響應速度快，不占用IO，這是脈沖型伺服根本實現不了的。
其次，總線型伺服還可以實現點位表定位控制、速度控制、轉矩控制，這更是脈沖型伺服所望塵莫及的
如此一來，三菱FX系列中最亮眼的兩個系列已經大大的超出了所有工程師的想象，配合三菱MR-JE-A系列伺服，我們海藍機電可以幫你打造性價比最高的方案！
海藍機電不只是三菱PLC產品代理商，技術實力雄厚 專業的技術團隊坐鎮，承接各類自動化開發、上位機軟件、機器人視覺、機電設備維修等。三菱好產品，海藍好服務。 聯系電話—維修部：0755-88295495 技術部：0755-88352540
