FX5-4AD-ADP 三菱AD模塊的電壓輸入特性

  A/D轉換的輸入轉換特性是指，用直線將來自可編程控制器外部的模擬輸入(電壓或電流)轉換為數字值時的偏置值和增益值連接而成的傾斜度。
  電壓輸入時的模擬輸入范圍一覽及各電壓輸入特性的圖表如下所示。
 ┌──────┬───┬───┬──────┬────┐
 │輸入范圍設置│偏置值│增益值│數字輸出值*1│分辨率  │
 ├──────┼───┼───┼──────┼────┤
 │0~10v       │ 0V   │ 10V  │0~16000     │625μV  │
 ├──────┼───┼───┼──────┼────┤
 │0~5V        │ 0V   │ 5V   │0~16000     │312.5μV│
 ├──────┼───┼───┼──────┼────┤
 │1~5V        │ 1V   │ 5V   │0~12800     │312.5μV│
 ├──────┼───┼───┼──────┼────┤
 │-10~+10V    │ 0V   │ 10V  │-8000~+80000│1250μV │
 └──────┴───┴───┴──────┴────┘
  *1 超出數字輸出值的范圍進行模擬輸入時，數字輸出值將被固定為最大或最小。
 ┌──────┬──────────┐
 │輸入范圍設置│    數字輸出值      │
 │            ├─────┬────┤
 │            │ 最小     │最大    │
 ├──────┼─────┼────┤
 │0~10v       │-384      │16383   │
 ├──────┼─────┼────┤
 │0~5V        │-384      │16383   │
 ├──────┼─────┼────┤
 │1~5V        │-3584     │13183   │
 ├──────┼─────┼────┤
 │-10~+10V    │-8192     │8191    │
 └──────┴─────┴────┘
 [要點]
  . 應在各輸入范圍的模擬輸入實用范圍及數字輸出實用范圍內使用。
    如果超出該范圍，分辨率、精度有可能不在性能規格的范圍內。
    (應避免使用電壓輸入特性圖的虛線部分)
  . 輸入請勿超過±15V。否則有可能損壞產品。
1、電壓輸入特性圖(0~10V）

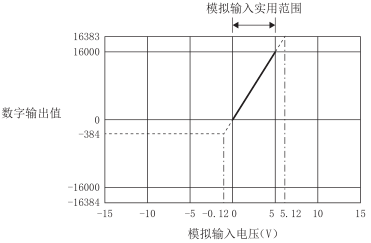

2、電壓輸入特性圖(0~5V）

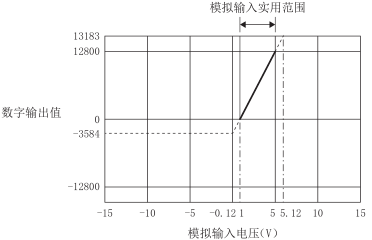

3、電壓輸入特性圖(1~5V）

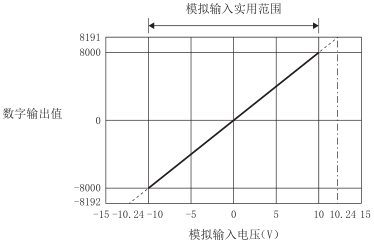

4、電壓輸入特性圖(-10~+10V）
