當前位置:三菱PLC > 技術服務 > 技術分享三菱MR-J4伺服放大器功率因數改善DC電抗器的功能
三菱伺服驅動器P3和P4稱為功率改善因素DC電抗器,不使用改善功率因數DC電抗器時,將P3和P4短接(出廠狀態下已完成接線)。P3與P4怎么使用?P3與P4功能、

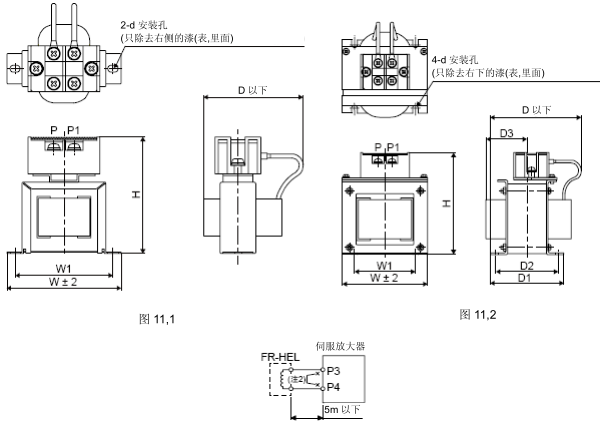

使用改善功率因數DC電抗器時,將P3和P4間的接線拆除,然后在P3和P4間連接改善功率因數DC電抗器。
使用功率因數改善DC電抗器,可以得到以下效果。
? 提高伺服放大器的輸入電流的波形率,可以功率因數改善。
? 能夠減小電源容量。
? 輸入功率因數可以改善約85%。
? 相比于功率因數改善AC電抗(FR-HAL)能夠減少損失。
在伺服放大器上連接功率因數改善DC電抗時,請務必拆除P3和P4之間的接線。在接通狀態,功率因數改善DC電抗器沒有效果。
功率因數改善DC電抗器在使用時發熱。所以散熱空間請確保上下方為10cm以上,左右方有5cm以上的間隔。
1、在接地接線時使用。
2、使用功率因數改善DC電抗器時,請務必拆除P3和P4之間的接線

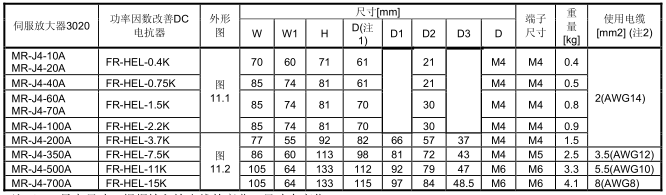

注
1、最大尺寸。根據輸入輸出線的彎曲,尺寸有變化。
2、電纜尺寸的選定條件如下。
電纜的種類: 600V二種乙烯樹脂絕緣電纜(HIV電纜)
鋪設條件: 單條鋪設
