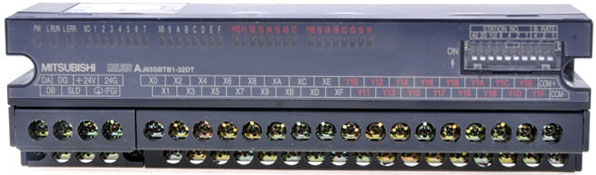

當前位置:三菱PLC > 新聞資訊 > 最新產品三菱cc-link輸入輸出模塊AJ65SBTB1-32DT低價促銷|提供技術支持
AJ65SBTB1-32DT參數說明:DC輸入16點 DC24V 7mA,響應時間1.5ms以下,正公共端(漏型),1線式;晶體管漏型輸出16點DC24V 0.5A/1點,3.6A/1公共端,響應時間1.5ms以下,1線型;32點1公共端(端子排型),占用1站。
[AJ65SBTB1-32DT輸入規格]
. 輸入點數:16點
. 絕緣方式:光耦合器絕緣
. 額定輸入電壓:DC24V
. 額定輸入電流:約7mA
. 使用電壓范圍:DC19.2~26.4V(波動率5%以內)
. 最大同時輸入點數:100%
. ON電壓/ON電流:14V以上/3.5mA以上
. OFF電壓/OFF電流:6V以下/1.7mA以下
. 輸入電阻:約3.3kΩ
. 響應時間:1.5ms以下(DC24V時)
. 輸入形式:正公共端(漏型)
[AJ65SBTB1-32DT輸出規格]
. 輸出點數:16點
. 絕緣方式:光耦合器絕緣
. 額定負荷電壓:DC24V
. 使用負荷電壓范圍:DC19.2~26.4V(波動率5%以內)
. 最大負荷電流:0.5A/1點 1.2A/1公共端
. 最大突入電流:1.0A l0ms以下
. OFF時泄漏電流:0.25mA以下
. ON時最大電壓降:0.3V以下(TYP) 0.5A 0.6V以下
. 輸出形式:漏型
. 保護功能:過載/過電壓/過熱保護功能
. 響應時間:
OFF->ON:0.5ms以下
ON->OFF:1.5ms以下(電阻負荷)
. 輸出部分外部供給電源:
電壓:DC19.2~26.4V(波動率5%以內)
電流:30mA以下(DC24V 1公共端)不包含外部負荷電流
. 過電流抑制器:齊納二極管
[公共端方式] 32點1公共端(端子排型3線式)
[占用站數] 1站分配32點(使用16點)
[I/O模塊電源]
. 電壓:DC20.4~26.4V(波動率5%以內)
. 電流:60mA以下(DC24V、全部點ON時)不飽含外部負荷電流
[噪聲強度] 通過DC型的噪聲電壓500VP-P,噪聲寬度1μs,噪聲頻率25~60Hz的噪聲模擬器所產生的噪聲
[耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[外部連接方式]
. 通信部分、I/O模塊電源部分:
7點2段式端子排[傳送回路、I/O模塊電源、FG]
M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內
. 輸入輸出電源部分、輸入輸出部分:
34點直接安裝端子排(輸入輸出電源、I/O信號)
M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內
[模塊安裝螺栓] 帶平墊圈磨圓M4螺栓(扭緊力矩范圍79~108N·cm)可以通過DIN軌安裝,可以6方向安裝
[適用DIN軌] TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812標準)
[適用壓裝端子]
. RAV1.25-3(基于JIS C 2805標準)[適用電線尺寸:0.3~1.25mm2]
. V2-MS3(日本壓裝端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[適電纜尺寸:1.25~2.0mm2]
[絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[重量] 0.25kg
附帶:三菱cc-link輸入輸出模塊AJ65SBTB1-32DT使用手冊
