看完這幾步,三菱PLC的置位指令與復制指令運用自如

點擊:16935 日期:2018-08-24 選擇字號:


三菱plc中,置位指令與復位指令應用非常廣泛,兩者一般成對使用,其主要操作數最常用的是Y和M,我們通過實例介紹其編程方法。

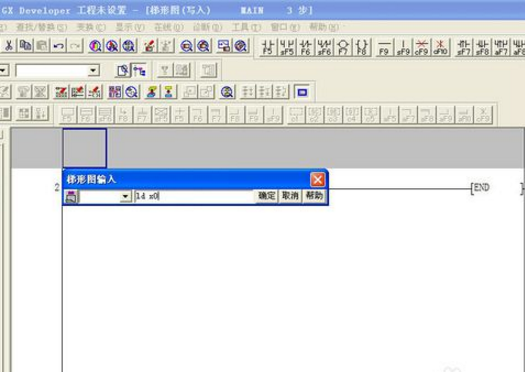

一、我們通過X0來控制置位指令,在PLC軟件的左母線右側輸入“l(fā)d x0”然后點擊確定。

三菱PLC置位指令與復位指令

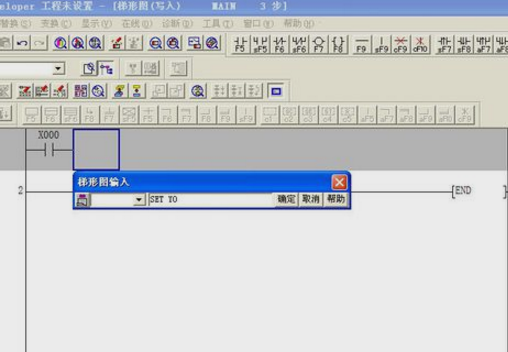

二、然后在X0觸點后直接輸入置位指令“SET Y0”,含義為,當X0為ON時,置位指令執行,此時Y0一直有輸出。

三菱PLC置位指令與復位指令

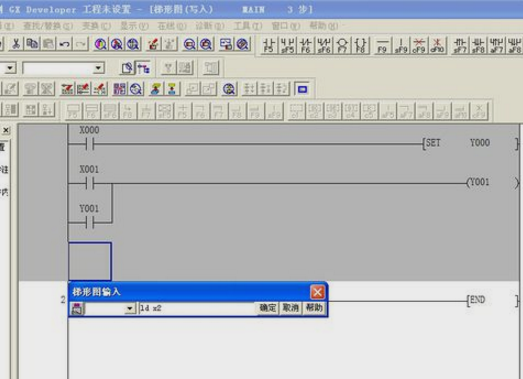

三、我們可以輸入一條用自鎖方式控制Y1的指令。然后再輸入一個復位指令的觸點,用X2對Y0復位。

三菱PLC置位指令與復位指令

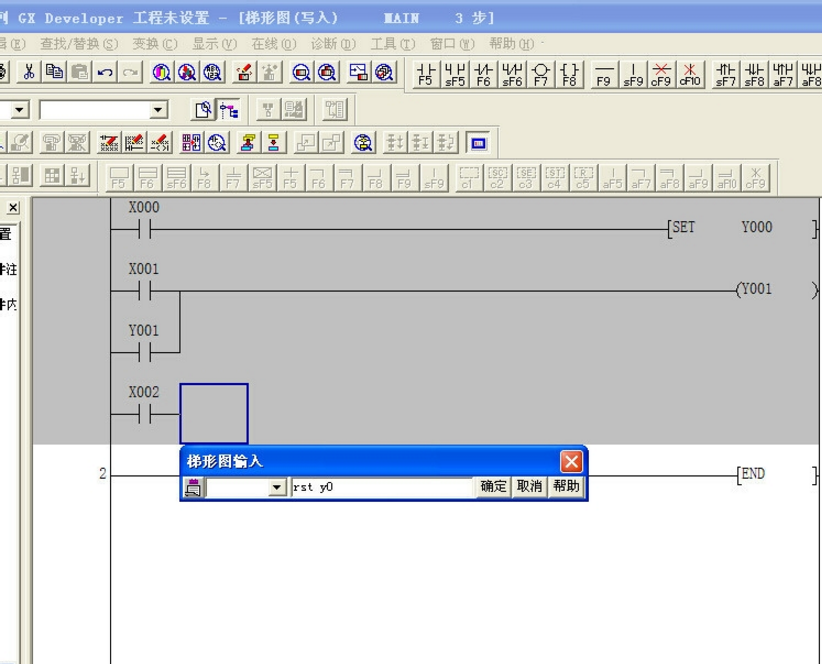

四、在X2觸點后直接輸入復位指令“RST Y0”,當X2為ON時,才可以將Y0復位。

三菱PLC置位指令與復位指令

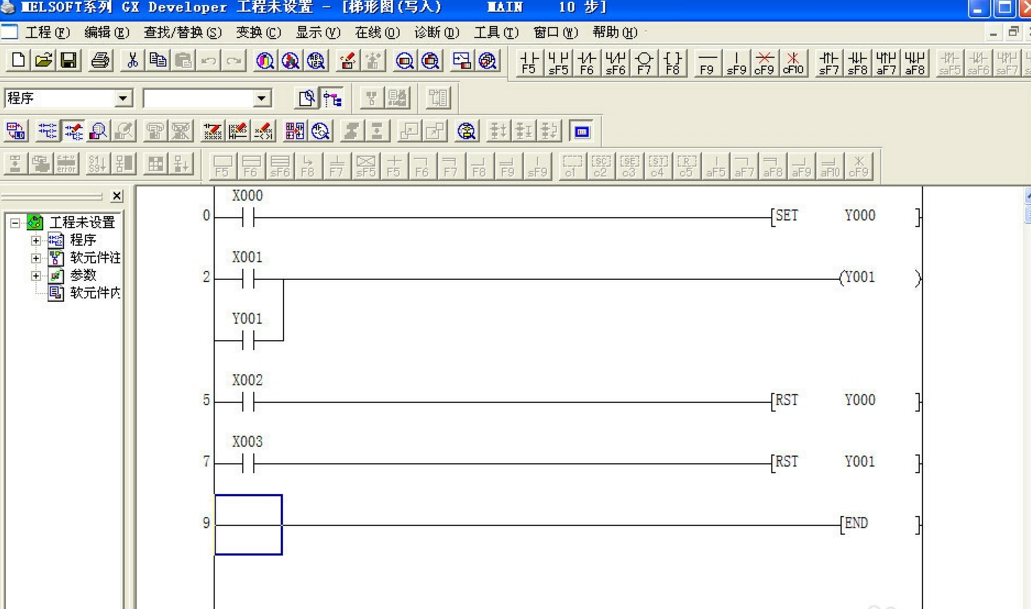

五、寫一條通過X3對Y1復位的指令,這樣可以驗證自鎖的輸出能否通過復位斷開。寫完后運行模擬調試模式。

三菱PLC置位指令與復位指令


六、點擊模擬對話框的“菜單啟動”菜單,然后選擇繼電器內存監視。

三菱PLC置位指令與復位指令


七、在監控窗口中,選擇軟元件菜單中“位軟元件窗口”的X和Y。

三菱PLC置位指令與復位指令


八、通過測試可用發現,置位的指令需要用復位才可以解除,自鎖的輸出也可以用復位指令將其輸出斷開。

三菱PLC置位指令與復位指令


    最后注意下:置位指令和復位指令成對應用,否則將不能對操作數復位。
