當前位置:三菱PLC > 技術服務 > 技術分享干貨:三菱PLC中PLSY與PLSR 的使用
很多人都還不知道三菱PLC PLSY與PLSR 是怎么使用的,其實這兩個指令是脈沖指令,給多少脈沖它,步進電機就轉多少圈,請看下面例子
一、我們需要用到的工具:GX Developer軟件,打開軟件創建新文件。

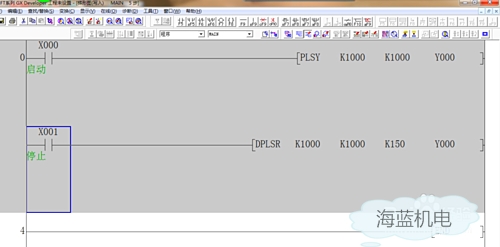

二、輸入如圖程序,這是給定了多少脈沖,步進電機就轉多少圈:PLSY 脈沖輸出指令,K 頻率 K 脈沖數 Y0 輸出信號;
PLSR 脈沖輸出指令,加D 脈沖執行型,K 頻率 K 脈沖數 K 啟動時間,Y0 輸出信號。
三、輸入完成后,按F4變換程序。

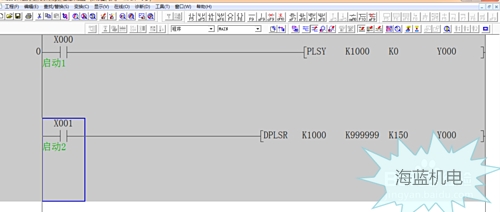

四、如何改成讓電機一直轉呢?只要反第二個K值,改成K0(K999999)就可以了,簡單吧,如圖所示
五、進行調試,看是否運行正確(注意DPLSR 的第二個K值不能輸錯 ,是6個9)
