當前位置:三菱PLC > 技術服務 > 技術分享三菱觸摸屏GT2310-VTBD與三菱plcQJ71E71-100通訊設置步驟
今天有客戶詳細問了有關三菱觸摸屏GT2310-VTBD與三菱plc-QJ71E71-100通訊設置的問題,小編覺得這個問題還是比較大眾的所以也分享給大家,以供參考!如下:
1、 使用GT Designer3新建一個程序。

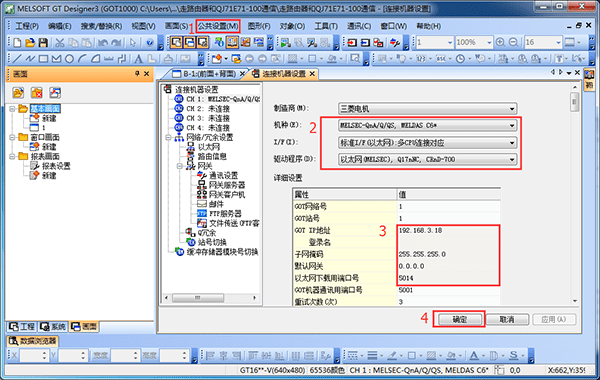

2、 在軟件編輯菜單欄中依次單擊【公共設置】--【連接機器設置】
A. 制造商:默認選擇【三菱電機】
B. 機種:【MELSE-QNA/Q/QS, MELDAS C6】
C. I/F(I):【標準I/F(以太網);多CPU連接對應】
D. 驅動程序:【以太網(MELSEC),Q17nNC,CRnD-700】
3、 GOT(觸摸屏) IP地址需要設置跟QJ71E71-100一樣。
A. 192.168.__ .__
B. 以太網下載用端口號(E):5014
4、 設置好了后,單擊確認。
QJ71E71-100參數設置

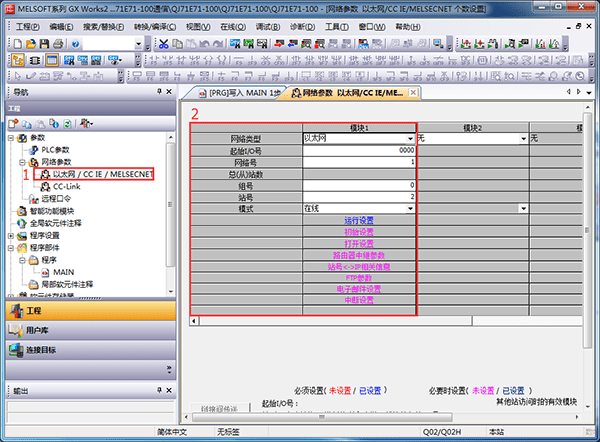

1、 新建PLC程序,在【工程】--【參數】--【網絡參數】--【以太網/CC IE /MELSECNET】
1) 網絡類型:【以太網】
2) 起始I/O號:0000
3) 網絡號:1
4) 組號:0
5) 站號:2
6) 模式:在線
3、

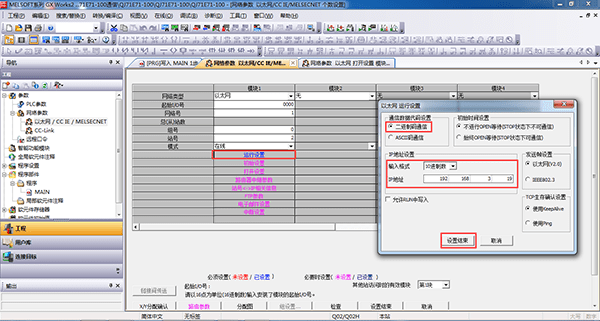

1) 通訊數據代碼設置:【二進制碼通信】
2) IP地址設置:輸入格式:【10進制數】 IP地址:192.168.__.__(這個IP地址要跟觸摸屏的IP地址設置一樣。)
3) 點擊【設置結束】即完成參數設置。
