       市場上plc種類有很多，那么plc的輸入電路要怎么去接呢？今天就拿使用普遍的三菱plc來說一說。

       一般情況下三菱plc輸入電路可分為三種類型．其中用的較多的占兩種，一種是直流的12-24V輸入，另一種就是交流的100-120V 、200-240V輸入，第三種就是前兩種的結合：交直流輸入。而且外界輸入器件是有兩種的分別為：無源觸點和有源的傳感器輸入；而這兩種外部器件是需要提供電源的，因?yàn)樗鼈?/span>要通過plc端子與plc連接，然后才能形成閉合有源回路，才能滿足我們的需求

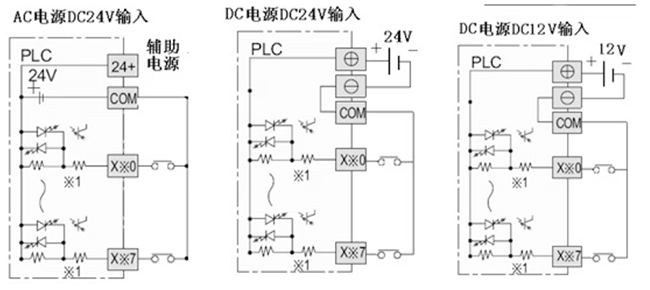

首先其中三菱plc-FX系列中的FX2N系列plc無源開關的接線只有直流輸入，且在plc內部，所以需要將輸入端與內部24V電源正極相連、COM端與負極連接，如下圖1所示的接法一樣，使得它的無源的開關類輸入不用提供獨立的電源。這就是它與其它類型的plc較為明顯的區別，因此在使用其它類型的plc時，要注意仔細閱讀它的使用手冊，防止接錯。


                                 圖 1

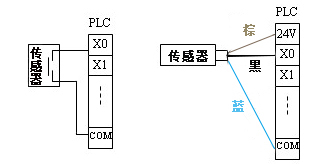

       其次是接近開關的接線方法：接近開關指本身需要電源驅動，輸出有一定電壓或電流的開關量傳感器。為了各種不同場合的檢測需要，所以開關量傳感器也分為很多種，不過可根據開關量傳感器的信號線大致可分為三種，常用的是“兩線式”和“三線式”；而第三種為“四線式”，所不同的是“四線式”有可能是同時提供一個動合觸點和一個動斷觸點，通常情況下是用其中一個就夠了；另外一種情況是第四根線作為傳感器校驗線，校驗線是不與plc輸入端連接的，所以在通常的情況下下我們都可以參考“三線式”的接線方式。圖2為PLC與傳感器連接的示意圖。

            圖2

    “兩線式”的兩線為別是：信號線和電源線；三線式的三線分別是：電源正線、負極線和信號線。通常為了識別和區分不同作用的導線，所以用不同的顏色來區分，而種顏色的定義可查問相關的使用手冊。

       圖2右邊圖中所示為一種常見的顏色定義。動合式的信號線用黑色表示；動斷式用白色的導線表示。圖示為NPN型傳感器，是常用的形式。需要注意的是“PNP型傳感器”與三菱PLC連接，是可以采用這種連接方式的，需要連接時務必要參考對應的手冊。

圖3

       最后是旋轉編碼器的接線，旋轉編碼器可以提供高速脈沖信號，這個在數控機床及工業控制中經常需要用到。不同型號的編碼器輸出的頻率、相數也不一樣。所以按相數分有一相脈沖、雙相脈沖、三相脈沖，按頻率分的有100Hz 、200Hz 、1kHz 、2kHz等。當編碼器輸出頻率比較低的時候，plc響應；當編碼器輸出頻率高的時候，plc不響應，在這個時候就需要將編碼器的輸出信號線接到特殊功能模塊上， FX2N-11C如采用 FX2N-11IHC高速計數模塊。示例如圖3所示。

        總結：無論是三菱plc也好其他的plc也好，其接線方式都須按時使用手冊和相關規定執行，如果沒有相關資料，可以到相應企業或網站咨詢，也可以前往深圳海藍機電官網查詢！
