三菱PLC指令繁多,讓人難以全部記住。那么我們只能是去將一些基本的三菱PLC指令先行記下,然后其他的則在使用過程中去一邊理解一邊記憶!然而據部分新入行的朋友們反映,三菱plc移位指令難以理解,對其功能和使用方式都不太了解。那么海藍機電今天就來分享一篇關于“三菱plc移位指令該如何正確使用”的文章,希望朋友們看后能有所收獲!
三菱PLC移位指令都是對無符號數進行的處理,執行時只考慮要移位的存儲單元中每一位數字的狀態,而不管數字的大小(要么為0,要么為1),本類指令在一個輸出點對應多個相對固定狀態的情況下有廣泛的應用。
1、位右移SFTR指令
2、位左移SFTL指令
SFTR,SFTL:連續執行型指令
SFTRP,SFTLP:脈沖執行型指令

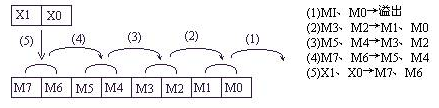

位右移SFTR與位左移SFTL指令的三菱PLC編程方式:
SFTRP M0 M20 K16 K4 意思是:當條件成立時,將M3M2M1M0右移到M35M34M33M32M31M30M29M28M27M26M25M24M23M22M21M20中去,每次移4位,低位溢出。
SFTLP M0 M20 K16 K4意思是:當條件成立時,將M3M2M1M0左移到M35M34M33M32M31M30M29M28M27M26M25M24M23M22M21M20中去,每次移4位,高位溢出。
M0:源位元件起始地址,只能是位元件(X,Y,M,S)
M20:目標位元件起始地址,只能是位元件(Y,M,S)
K16:目標位元件個數,只能是數值
K4:移動的個數,只能是數值
3、循環左移ROL指令--------連續執行型指令 ROL----------脈沖執行型指令
4、循環右移ROR-指令--------連續執行型指令 ROR----------脈沖執行型指令
DROL DROR32位
程序格式:LD X0
AND M8013
RORP D0 K1
LDI X0 AND M8013
ROLP D0 K2
D0:16位數據寄存器,當X0=1時D0中數據每秒右移1位;當X0=0時D0中數據每秒左移2位。譬如用于花色彩燈的逐個點亮或相隔n個點亮等等。
以上便是三菱plc移位指令該的正確使用方式,希望能在你使用三菱plc移位指令過程中有所幫助!更多三菱PLC指令技術文章,請持續關注海藍機電!
