技術分享
當前位置:三菱PLC > 技術服務 > 技術分享三菱觸摸屏“一機多屏”以太網通訊注意事項
技術支持:海藍機電一客戶在使用GT2310-VTBA,GS2107-WTBD與QJ71E71-100實現“一機多屏”功能時,說通訊設置沒什么問題,但怎么都通訊不上。后來我公司工程師通過電話了解到客戶在通訊設置上存在很多問題,而且我們注意到這也是很多使用者都存在的問題,為此,海藍機電覺得有必要在此和大家分享關于“一機多屏”的幾個通訊注意事項:
1:觸摸屏設置方面:
兩個觸摸屏及PLC的網絡號、組號(觸摸屏側不需要設置,PLC側需要設置)需要設置一致,站號不能設置一樣,IP需設置在同一子網內。觸摸屏端口號默認5001(可根據需要修改),QJ71E71-100端口號5001(固定,不能修改),通訊方式為UDP。
2:以太網模塊設置:
對應觸摸屏的設置將網絡號、組號、站號、IP設置好就可以了,這里需要注意的是當使用以太網模塊時打開方式里面不用設置,默認就可以了,實驗證明如果設置了,雖然可以通訊上,但以太網模塊會報警。
3:IP地址設置:
使用多臺GOT時請勿使用IP地址“192.168.3.18”。如果使用了上述IP地址,就有可能導致通訊錯誤。
4:多臺GOT同時啟動時(與內置以太網接口CPU連接)
當在一臺以太網端口內置CPU上連接多臺GOT時,請注意調整GOT的通訊開始時機。如果通訊過于集中,可能導致GOT中的監視無法開始。調整時機的有效方法為先讓一臺GOT進行通信,然后再讓剩下的GOT進行通信。
請?jiān)诟鱾€(gè)GOT中對以下項目進行設置:
l 【連接機器的設置】的【啟動時間】或【GOT設置】的【標題顯示時間】
l 【連接機器的設置】的【通訊超時時間】

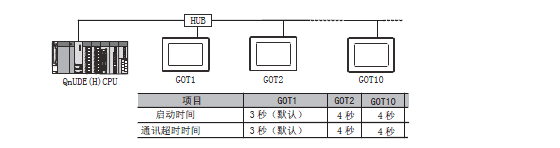

設置示例如下:
深圳海藍機電15年專業從事原裝進口三菱plc、三菱變頻器、三菱觸摸屏、三菱伺服電機,機器人等三菱代理,備有現貨庫存達2000多種,只做原裝正品,不僅為您提供貨期最快捷的產品,更注重為您提供準確的現場技術服務!服務熱線:400-8819-130、0755-88356415。
