產品介紹
LY41NT1P-CM三菱PLC晶體管輸出模塊,海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持,海藍機電擁有優秀的技術團隊,承接三菱plc編程等技術項目,服務熱線:400-8819-130、0755-88356415。
LY41NT1P-CM參數說明:晶體管輸出32點、DC12~24V 0.1A/1點,2A/1公共端、響應時間1ms、漏型、32點1公共端、40針連接器
三菱PLC模塊LY41NT1P-CM產品規格說明:
【輸出點數】:32點
【額定負載電壓】:DC10.2V~28.8V
【最大負載電流】:0.1A/1 點,2A/1公共端
【最大浪涌電流】:有過負載保護功能的電流限制
【OFF時泄漏電流】:0.1mA以下
【ON時最大電壓降】:DC0.1V(TYP.) 0.1A,DC0.2V(MAX.)0.2A
【響應時間】:OFF→ON:0.5ms以下、ON→OFF:1ms以下( 額定負載,電阻負載)
【浪涌抑制器】:齊納二極管
【保險絲】:無
【外部供應電源】:
電壓:DC10.2V~28.8V(脈動率5%以內)
電流:13mA(DC24V時)
【絕緣耐壓】:AC560Vrms/3循環(標高2000m)
【絕緣電阻】:由絕緣電阻計10MΩ以上
【噪聲耐量】:
模擬器噪聲500Vp-p,噪聲寬度1μs
通過噪聲頻率25~60Hz的噪聲模擬器
【保護等級】:IP2X
【公共端方式】:32點1公共端(公共端端子:A01、A02)
【輸出輸出占用點數】:32點(I/O分配:輸出32點)
【保護功能】:
過負載保護功能:過電流檢測,過負載保護時限制電流1~3A/1點,以1點為單位動作
過熱保護功能:以1點為單位動作
【外線連接方式】:40 針連接器
【DC5V內部消耗電流】:140mA(TYP.全點ON)
【LY41NT1P-CM外形尺寸】:90(H)*28.5(W)*117(D)mm
【LY41NT1P-CM重量】:0.11kg

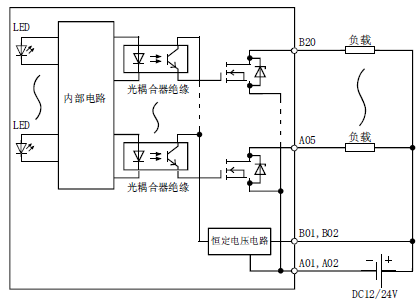

LY41NT1P電路結構:

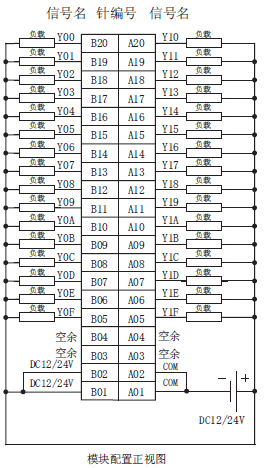

LY41NT1P端子連接圖:
【產品介紹】
LY10R2 240VAC/24VDC,16點,無保險絲
LY41NT1P 12/24VDC,32點,帶短路保護
LY42NT1P 12/24VDC,64點,帶短路保護
L系列是可配用CPU模塊的總線輸入模塊,輸入模塊的響應時間可以改變
LX40C6 24VDC,16點 LX41C4 24VDC,正/負 公共端,32點
LX42C4 24VDC,正/負 公共端,64點
電源模塊是向可編程控制器的各模塊提供DC5V電源的模塊
L61P 100-240VAC 輸入 / 5VDC 5A 輸出
L63P 24VDC 輸入 / 5VDC 5A 輸出
串行通訊口模塊是用串行通信電路線RS232、RS422、RS485與外圍設備相連接,實現與外部設備進行數據交換的模塊。
LJ71C24 串行 RS232,1通道,RS422/485,1通道
LJ71C24-R2 串行 RS232,2通道
