產品介紹

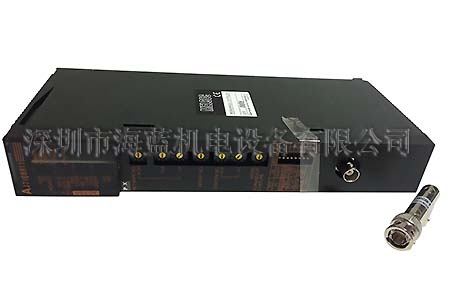

MELSECNET / 10網絡單元AJ71QBR11,AJ71QBR11三菱CCLINK模塊|三菱plc編程例題|三菱plc價格表,深圳市海藍機電設備有限公司專業代理系列三菱自動化產程和三菱模塊,并提供專業的技術支持,服務熱線:400-8819-130、0755-88356415。
MELSECNET / 10網絡管理站之間PC /正常站;MELSECNET / 10遠程I / O網絡遠程主站;同軸總線系統連接電纜:3C-2V / 5C-2V同軸電纜傳輸線格式:單總線
三菱CCLINK模塊AJ71QBR11性能規格:
【每個網絡的最大鏈接數】:
LX / LY:8192點,1千字節
LB:8192點,1千字節
LW:8192點,16千字節
【每個站點的最大鏈接點數】:
PC到PC網絡:{(LY + LB)÷8 +(2×LW)}≤2000字節
遠程I / O網絡:遠程主站/遠程副主站→遠程I / O站:{(LY + LB)÷ 8 +(2×LW)}≦1600個字節
遠程I / O站→遠程主站/遠程副主站:{(LX + LB )÷8 +(2×LW )}≦1600個字節
遠程主站→遠程副主站,遠程副主站→遠程主站:{(LY + LB)÷ 8 +(2×LW)}≦2000個字節
【通訊速度】:10 Mbps
【連接站的最大數量】:
PC到PC網絡:32個站(管理站1個,正常站31個)
遠程I / O網絡:33個站(遠程主站:1個,遠程I / O站32個)
【1網絡的總延伸距離】:用于3C的連接器插頭 - 用于5;C - 2 V的連接器插頭 - 用于5;C - FB的2 V連接器插頭
【最大網絡數量】:239
【最大組數】:9
【傳輸路徑格式】:單車
【溝通方法】:總線系統
【同步方法】:幀同步方法
【編碼方案】:曼徹斯特碼
【傳輸格式】:符合HDLC(幀格式)
【錯誤控制方法】:CRC(X 16 + X 12 + X 5 + 1)并由于時間過期而重試
【占用的I / O點數】:32分(I / O分配:特殊的32分)
【DC 5 V內部電流消耗】:0.80 A
【外部尺寸H*W*D】250*37.5*113
【質量】:0.31千克
三菱CCLINK模塊AJ71QBR11價格:面價
