三菱觸摸屏GT2510-VTBA和Q04UDEH CPU以太網通訊干擾解決方案
三菱GT 25系列 是三菱2000系列最新款觸摸屏，不僅功能強大，而且擁有豐富的通訊端口，可以替代GT15,GT16系列觸摸屏。

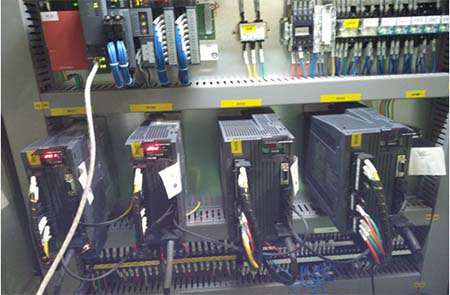

今天，海藍機電和大家分享一個關于GT2510-VTBA以太網通訊出現干擾時解決方案的案例。海藍機電一客戶在機器人焊接系統中使用了三菱觸摸屏GT2510-VTBA 和Q04UDEH CPU。但使用時發現觸摸屏給出命令后，CPU幾秒后才有反應。根據客戶的描述，海藍機電工程師趕到現場后檢查發現客戶參數設置里面誤將觸摸屏和CPU站號設置一樣，修改后通訊正常，原以為問題順利解決，但好景不長，測試幾分鐘后發現掉線的情況又出現了。于是我們工程師判斷可能是干擾引起的，就將系統中伺服等一切干擾源全部斷電，但是依舊沒有解決問題。緊接著我們把網線和觸摸屏也換了，但情況依舊。這時，我們工程師又提出一個辦法，將原來直連的方式改為走路由器的方式。果然，加了路由器后情況得到了很大的改善，但偶爾還是會掉線幾秒鐘?？蛻艨吹角闆r得到了很大的改善，認為在可以接受的范圍內。但是，我們工程師本著對客戶負責任的態度，不解決問題，誓不罷休。在客戶的協助下，一個一個地查原因，最終發現客戶系統沒有零線，三項380V經過變壓器后，取其中兩根火線給PLC供電，PLC是由線電壓220V供電的，將PLC改為由單項220供電后，問題最終解決。
|
|
|
|
|
|
深圳海藍機電15年專業從事原裝進口三菱plc、三菱變頻器、三菱觸摸屏、三菱伺服電機,機器人等三菱代理，備有現貨庫存達2000多種，只做原裝正品,不僅為您提供貨期最快捷的產品,更注重為您提供準確的現場技術服務！
本文原創自：深圳市海藍機電設備有限公司，如果你對三菱其他產品應用案例感興趣請閱讀我們的文章：http://www.d0175.cn/articles/share.html
