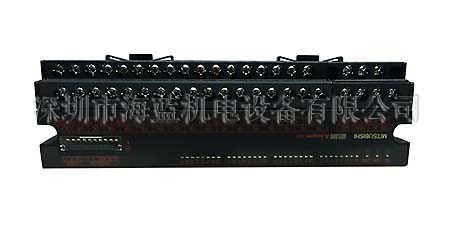

AJ65SBTB1-32T全新原裝進口三菱CCLINK模塊|三菱plc下載電纜|PLC操作實訓三菱，海藍機電專業代理系列三菱自動化產品和三菱模塊，并提供專業的技術支持，服務熱線：400-8819-130、0755-88356415。
【三菱PLC cclink功能介紹】
CC-Link是Control&CommunicationLink(控制與通信鏈路系統)的簡稱，是三菱電機于1996年推出的開放式現場總線，其數據容量大，通信速度多級可選擇，而且它是一個復合的、開放的、適應性強的網絡系統，能夠適應于較高的管理層網絡到較低的傳感器層網絡的不同范圍。CC-Link是一個以設備層為主的網絡，一般情況下，CC-Link整個一層網絡可由一個主站和六十四個從站組成。網絡中的主站由PLC擔當，從站可以是遠程I/O模塊、特殊功能模塊、帶有CPU和PLC本地站、人機界面、變頻器及各種測量?jī)x表、閥門等現場儀表設備。且可實現從CC-Link到AS-I總線的聯接。CC-Link具有高速的數據傳輸速度，最達可達10Mbps。CC-Link的底層通信協議遵循RS485，一般情況下，CC-Link主要采用廣播一輪詢的方式進行通信，CC-Link也支持主站與本地站、智能設備站之間的瞬間通信。CC-Link。具有性能卓越、應用廣泛使用簡單節省成本等突出優點。
【產品介紹】
三菱FX系列、Q系列PLC均支持CCLINK通訊。
Q系列PLC的CCLINK模塊型號如下：
■ QJ61BT11N 主站/本地站
■ Q80BDE-J61BT11 計算機用的CC-Link板主站/本地站
■ Q80BDE-J61BT13 計算機用的CC-Link板本地站
FX系列PLC的CCLINK模塊型號如下：
■ FX2N-64CL-M CC LINK/LT主單元
■ FX2N-16CCL-M 計算機鏈接主模塊
■ FX2N-32CCL 計算機鏈接接口模塊
■ FX2N-16LNK-M 遠程IO主模塊
三菱CCLINK通訊中，需要用到CCLINK專用電纜，大家平常不仔細關注，對其相關特性不怎么了解。我司在長期銷售三菱產品過程中，經常遇到這樣那樣和三菱CCLINK相關的問題，為了給大家有個更清楚的認識，現在將產品功能詳述如下：
一、CCLINK電纜主要有5規格
1、CCNC-SB110H：對應Ver.1.10及Ver.2.00版本CCLIN系統，特性阻抗為110歐姆
2、CCNC-SB110SF-5：對應Ver.1.10及Ver.2.00版本CCLIN系統，特性阻抗為110歐姆，可動用電纜
3、CCNC-SB110H+PW：對應Ver.1.10及Ver.2.00版本CCLIN系統，特性阻抗為110歐姆，電源線內藏復合電纜
4、CCNC-SB：只對應Ver.1.00版本CCLINK系統，特性阻抗為100歐姆
5、CCNC-SBH：只對應Ver.1.00版本CCLINK系統，特性阻抗為130歐姆
備注：在新鋪設CCLINK時，推薦使用CCNC-SB110H型電纜
二、原裝CCLINK電纜需具備如下特點
1、線芯數為3芯
2、屏蔽層為錫紙屏蔽層+銅絲屏蔽層
3、有護套，一般為黃色，護套需為柔軟性、耐油、耐熱、耐燃性能良好的無鉛聚氯乙烯混合物
4、帶地線
5、具備UL認證、可以在海外使用(這點對國外的項目很重要)
三、使用時注意事項
1、不要混合使用不同規格的CCLINK電纜，因?yàn)槠浒姹竞吞匦宰柚挡灰粯?，不保證其通信正常
2、可動部的布線請使用可動部用電纜CCNC-SB110SF-5，請不要將固定部線用的標準電纜用于可動部，否則會造成電纜的性能下降或損傷
3、CCLINK電纜有其最小彎曲半徑，請?jiān)跇O限彎曲半徑內鋪設或固定，鋪設時極限為76mm，固定時極限為30mm
四、數字量輸出模塊﹕
1.繼電器﹕
QY10 16點 DC24V/AC240V 2A/1點.8A/1個公共端 應答時間12ms 16點 1個公共端 18點端子臺
QY18A 8點 DC24V/AC240V 2A/1點. 應答時間12ms 18點端子臺 全部獨立連接
2.晶閘管
QY22 16點AC100-240V 0.6A/點 4.8A/公共點 應答時間1ms 16個公共端 18點端子臺 帶浪涌吸收器
3.晶體管（漏型）﹕
QY40P 12/24VDC 0.1A/點，1.6A/公用，16點（16點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY41P 12/24VDC 0.1A/點，2A/公用，32點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY42P 12/24VDC 0.1A/點，2A/公用，64點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY50 12/24VDC 0.5A/點，4A/公用，16點（16點/公用）輸出延遲；1ms,有保險絲，端子排
4.晶體管﹙獨立﹚
QY68A 新 5-24VDC，2A/點，8A/模塊，8點，所有點獨立，漏/源，端子排，無保險絲
5.TTL-CMOS(漏型)﹕
QY70 新 5/12VDC，16mA/點，16點（16點/公用）輸出延遲；0.3ms無保險絲，端子排
QY71 新 5/12VDC，16mA/點，32點（32點/公用）輸出延遲；0.3ms無保險絲，連接器
6.晶體管（源）﹕
QY80 12/24VDC，0.5A/點,4A/公用，16點（16點/公用）輸出延遲；1ms，無保險絲，端子排
QY81P 12/24VDC，0.1A/點,2A/公用，32點（32點/公用）輸出延遲；1ms，連接器，有短路保護功能
五、I/O組合模塊 輸入/輸出模塊 ﹙DC輸入/晶體管輸出﹚
QH42P 24VDC共陽極輸入，32點，響應時間：1/5/10/20/70ms，12/24VDC,0.1A漏型，輸出：32點，連接器，有短路保護功能
QX48Y57 24VDC共陽極輸入，8點，12/24VDC,0.5A漏型，輸出：7點，有保險絲，端子排
六、中斷輸入模塊（注6）﹕ Q160 16點，DC24V 4mA 響應時間0.1/0.2/0.4/0.6/1ms 16點 1個公共端 18點端子臺
五.I/O模塊連接器
A6CCON1 焊接32點連接器（用于QX41/42,QY41P/42P）
A6CCON2 無焊點端子連接器，32-點連接器（用于QX41/42,QY41P/42P）
A6CCON3 扁平電纜壓力－位移32點連接器（用于QX41/42,QY41P/42P）
A6CCON4 焊接32點連接器 40針連接器
A6CCON1E 焊接32點連接器（用于QX81,QY81P）
A6CCON2E 壓折－接觸連接32-點連接器（用于QX81,QY81P）
A6CCON3E 扁平電纜壓力－位移32點連接器（用于QX81,QY81P）
七、彈簧夾端子臺﹕ Q6TE-18S 用于16點I/O 0.3-1.5mm2
八、端子臺適配器﹕
Q6TA32 用于32點I/O 0.5mm2
Q6TA32-TOL Q6TA32專用工具
九、接頭/端子臺轉換模塊
A6TBX36-E 用于共負極輸入模塊(標準型)
A6TBX54-E 用于共負極輸入模塊(2線性)
A6TBX70 用于共正極輸入模塊(3線性)
A6TBX70-E 用于共負極輸入模塊(3線性)
A6TBY36-E 用于源型輸出模塊(標準型)
A6TBY54-E 用于源型輸出模塊(2線性)
A6TBXY36-E 用于共正極輸入模塊和漏型輸出模塊(標準型)
A6TBXY54-E 用于共正極輸入模塊和漏型輸出模塊(2線性)
十、接頭/端子臺轉換模塊電纜
AC05TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長0.5m
AC10TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長1m
AC20TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長2m
AC30TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長3m
AC50TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長5m
AC80TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長8m
AC100TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長10m
AC05TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長0.5m
AC10TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長1m
AC20TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長2m
AC30TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長3m
AC50TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長5m
十一、繼電器端子模塊﹕ A6TE2-16SRN 用于40針接頭 DC24V 晶體管輸出模塊(漏型)
十二、繼電器端子模塊電纜﹕
AC06TE 電纜長0.6m 用于A6TE2-16SRN
AC10TE 電纜長1m 用于A6TE2-16SRN
AC30TE 電纜長3m 用于A6TE2-16SRN
AC50TE 電纜長5m 用于A6TE2-16SRN
AC100TE 電纜長10m 用于A6TE2-16SRN
