今天給大家分享的文章是關于PLC-FX系列的堆棧指令問題,具體是怎么樣的呢?我們一起往下閱讀。
FX2N的共有27條基本邏輯指令,其中包含了有些子系列PLC的20條基本邏輯指令。
堆棧指令(MPS/MRD/MPP)
堆棧指令是FX系列中新增的基本指令,用于多重輸出電路,為編程帶來便利。在FX系列PLC中有11個存儲單元,它們專門用來存儲程序運算的中間結果,被稱為棧存儲器。
(1)MPS(進棧指令) 將運算結果送入棧存儲器的第一段,同時將先前送入的數據依次移到棧的下一段。
(2)MRD(讀棧指令) 將棧存儲器的第一段數據(最后進棧的數據)讀出且該數據繼續保存在棧存儲器的第一段,棧內的數據不發生移動。
(3)MPP(出棧指令) 將棧存儲器的第一段數據(最后進棧的數據)讀出且該數據從棧中消失,同時將棧中其它數據依次上移。

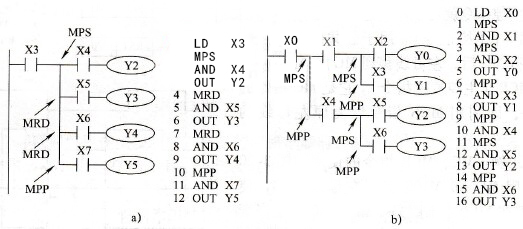

堆棧指令的使用如圖1所示,其中圖1a為一層棧,進棧后的信息可無限使用,最后一次使用MPP指令彈出信號;圖1b為二層棧,它用了二個棧單元。
堆棧指令的使用
(a)一層棧
(b)二層棧
堆棧指令的使用說明:
(1)堆棧指令沒有目標元件。
(2) MPS和MPP必須配對使用。
(3)由于棧存儲單元只有11個,所以棧的層次最多為11層。
