三菱觸摸屏的三種報警顯示及處理

點擊:33778 日期:2017-06-20 選擇字號:
       之前時常會有顧客向我們海藍機電咨詢一些三菱觸摸屏的報警,為了讓大家在技術員不在的情況下也能方便處理一些報警,所以小編組織了一些常見的三菱觸摸屏報警的處理方法,希望對大家有所幫助。

       首先系統報警的概念:系統報警是指當GOT、連接機器、網絡發生錯誤時顯示錯誤代碼和錯誤信息的功能,可以用來確認錯誤的發生狀態和發生原因。

系統報警顯示與用戶報警顯示不一樣,用戶報警顯示在使用的時候我們需要先登入注釋,也就是說需要在注釋中做好報警內容,而系統顯示不需要進行注釋登入。

系統報警的種類:

1)GOT 錯誤報警:將GOT錯誤作為報警顯示

2)CPU錯誤:將連接機器的錯誤作為報警顯示

3)網絡錯誤:將網絡的錯誤作為報警顯示

系統報警顯示的組態:

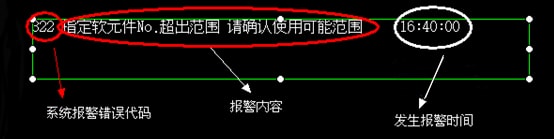

點擊GT Designer3軟件中點擊菜單欄里面的“對象”選項里面的“報警顯示”里面的“系統報警顯示”在編輯畫面上拖出顯示系統報警的區域。如圖所示:

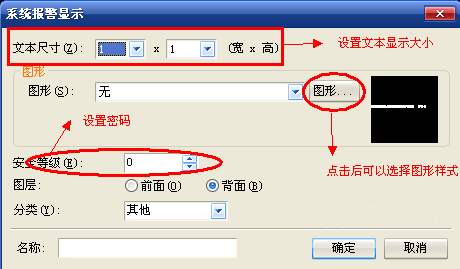

雙擊系統報警顯示區域?qū)ζ溥M行相應的組態




注意事項:

1)一個畫面中最多可配置一個系統報警顯示

2)如果是GOT錯誤報警,即使報警原因排除后也不會從系統報警中清楚,要清楚消息,必須要將系統信息功能的下述軟元件置為ON。

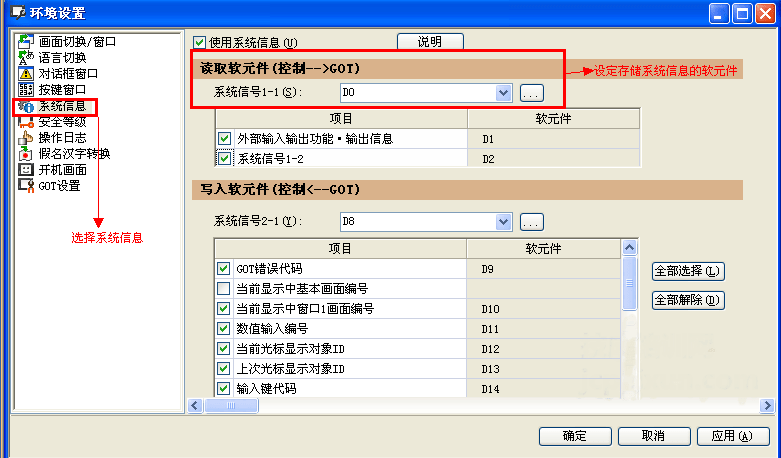

點擊菜單欄中的“公共設置”中的“GOT環境設置”選擇里面的系統信息,打開系統信息對話框,如圖所示:

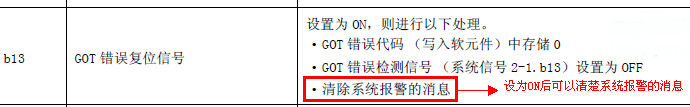

系統信號1-1中每一位都有其相應的意思,詳情請參看三菱觸摸屏手冊公共篇中系統信息內容說明中的介紹,在這里面我們需要清除這些報警信息,必須把D0中的b13位置為ON,b13位的作用如下圖所示。




3)如果跟通訊模塊進行連接,比如說CC-link模塊連接,發生網絡連接錯誤信息,即使報警原因已經排除,錯誤信息也不會消除。必須對GOT重新上電后才能夠清除。

4)由于系統報警的文本顏色固定為白色,因此我們在設置底色的時候一定要主要,不能與系統報警文本的顏色設為一致或是相近。 否則不能清楚的顯示系統報警的內容。

       以上就是三菱觸摸屏常見的一些報警及處理辦法,希望能幫到大家,如需了解更多相關技術和更多的三菱產品,如三菱plc、三菱變頻器等,都可以到海藍機電官網進行咨詢,或拔打我們的電話:0755-88356296
