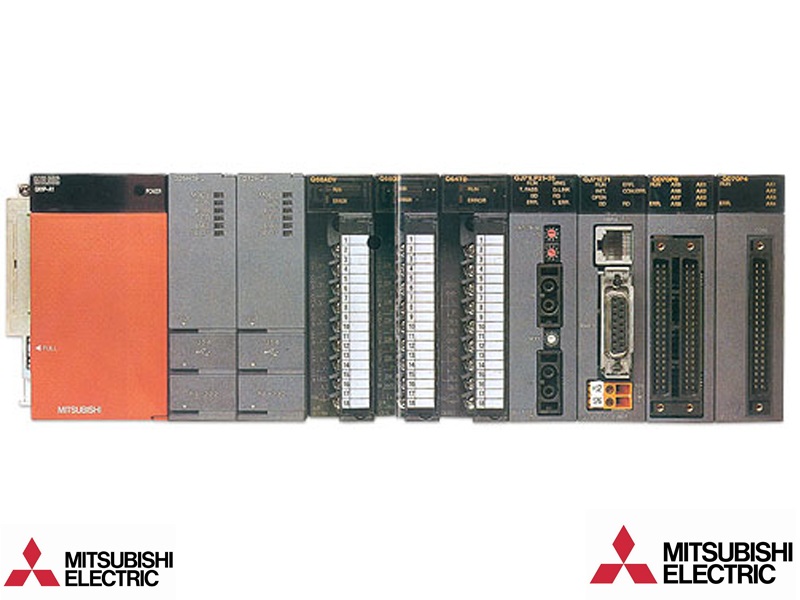

三菱中大型plc中q系列介紹

點擊:11451 日期:2022-08-05 選擇字號:

基本模式(Q00JCPU,Q00CPU及Q01CPU)

 ● 當使用Q系列的I/O模塊和智能功能模塊時,QCPU的基本模式都能獲得一個具有高性能、高功能和優越性能/價格比的緊湊系統。例如,將無需電源的Q5B擴展模塊與由電源、CPU和基板組合為一體的Q00JCPU相連,可以配置成一個緊湊的系統。同樣也可以通過裝載以太網模塊、MELSECNET/H模塊或CC-Link網絡模塊來配置網絡系統。

● Q00JCPU是一個由CPU模塊、電源模塊和主基板單元(5槽)組成的CPU單元。(電源模塊設計為100V-240V)Q00CPU和Q01CPU是離散的CPU模塊。
● 盡管Q00J/Q00CPU的程序容量只有8K步,Q01CPU的程序容量只有14K步,但是它們使用的程序指令代碼位數少,所以編制的控制程序大約是普通A系列所編寫的控制程序的兩倍。
● 軟元件的存儲器為18K字,約是AnSCPU軟元件存儲器的5倍。而且,允許軟元件在16K字范圍內指定。此外,Q00/Q01CPU將RAM用做文件寄存器的標準RAM。文件寄存器含有32K字,約是AnSHCPU文件寄存器所含字?jǐn)?shù)的4倍。因此緊湊系統能處理大容量的數據。
● QCPU基本模式都含有閃存ROM。標準的CPU能在不使用存儲卡的情況下執行ROM操作。(和AnSHCPU不同,你無需準備存儲卡盒)您可以使用GXDeveloper(第7個版本及以后的版本)方便地完成對閃存ROM的寫入操作。(不需要用ROM寫入器)● Q00/Q01CPU基本模式具有串行通訊功能。CPU的RS-232接口能與使用MC通訊協議的外部設備進行通訊。此功能使CPU不再需要串行通訊模塊,降低了成本。
● 由于具有自動CC-Link啟動功能,您可以在不設定參數的情況下啟動CC-Link、刷新數據,減少了人工設定參數的時間。
● 為了系統擴展,用Q00JCPU來配置系統,它由主基板、擴展基板和GOT(總線連接)組成。

多PLC系統的配置

Q系列可實現在同一個主基板上安裝多個高性能CPU的多PLC系統,它可以由控制系統中一個一個CPU對I/0模塊和智能功能模塊進行管理。在多PLC系統中,您可以根據您的應用要求來選擇CPU。對于多CPU系統,CPU之間的通訊可使用兩種方法,使用自動刷新的循環通訊和使用專用指令的瞬時通訊。此系統還允許多個專用CPU共享通常由單個CPU執行的順序控制和數據處理,提高了整個系統的速度和性能,擴大了系統的應用范圍。

用GX Developer訪問多CPU

通過GXDeveloper來設定參數,組成多PLC系統簡單化。只要將GXDeveloper和一個CPU鏈接,無需更換電纜,就可以在其它CPU上執行編程/監視功能。
