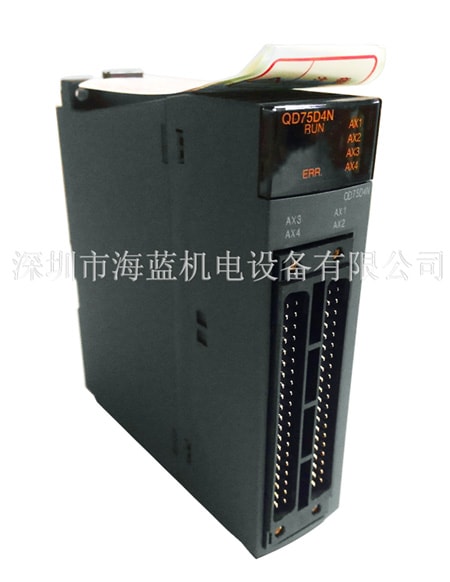

QD75D4N三菱Q系列PLC定位模塊|編程實例，海藍機電專業銷售三菱原裝PLC，原裝三菱Q系列PLC模塊，價格優惠，大量現貨！海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
QD75D4N可以替換QD75D4，兩者的功能是一樣的，程序也不用更改。
QD75D4N參數說明：4軸、差分輸出、控制單位(毫米、英寸、度、脈沖)、定位數據為600個數據/軸、最大輸出脈沖為4Mpps、40針引腳連接器
三菱QD75系列定位模塊QD75D4N規格詳細說明：
【輸出類型】差動驅動裝置輸出系統
【控制軸數】4個軸
【插補功能】2軸 3軸 4軸線性插補、2軸環性插補
【控制系統】PTP(點到點)控制、路徑控制(可以設置線性和弧形)、速度控制、速度-位置切換控制、位置-速度切換控制
【控制單位】毫米、英寸、度、脈沖
【定位數據】600個數據(定位數據編號1~600)/軸(可以用外圍設備或順控程序設置)
【備份】參數、定位數據和塊起動數據可以保存在閃存ROM上(無電池備份)
【定位功能】
1、定位系統
· PTP(點到點)控制：增量系統/絕對系統
· 路徑控制：增量系統
· 速度-位置切換控制：增量系統/絕對系統(備注2)
· 位置-速度切換控制：增量系統/絕對系統
2、定位范圍
①絕對系統：
· -214748364.8~214748364.7(μm)
· -21474.83648~21474.83647(英寸)
· 0~359.99999(度)
· -2147483648~2147483647(脈沖)
②增量系統：
· -214748364.8~214748364.7(μm)
· -21474.83648~21474.83647(英寸)
· -21474.83648~21474.83647(度)
· -2147483648~2147483647(脈沖)
③速度－位置切換控制(INC模式)/位置-速度切換控制方式：
· 0~214748364.7(μm)
· 0~21474.83647(英寸)
· 0~21474.83647(度)
· 0~2147483647(脈沖)
④速度-位置切換控制(ABS模式)
· 0~359.99999(度)
3、定位指令速度：
0.01~20000000.00(毫米/分鐘)
0.001~2000000.000(英寸/分鐘)
0.001~2000000.000(度/分鐘)
1~4000000(脈沖/秒)
4、加速/減速處理：自動梯形加速/減速，S形加速/減速
5、加速/減速時間：1~8388608(ms)可以為各個加速時間和減速時間設置4種形式。
6、突然停止減速時間：1~8388608(ms)
【起動時間】
1-軸線性控制：1.5(ms)
1-軸速度控制：1.5(ms)
2-軸線性插補控制(合成速度)：1.5(ms)
2-軸線性插補控制(參考軸速度)：1.5(ms)
2-軸環形插補控制：2(ms)
2-軸速度控制：1.5(ms)
3-軸線性插補控制(合成速度)：1.7(ms)
3-軸線性插補控制(參考軸速度)：1.7(ms)
3-軸速度控制：1.7(ms)
4-軸線性插補控制：1.8(ms)
4-軸速度控制：1.8(ms)
起動時間延長的因素在下述條件下，下列時間會加到起動時間中：
·選擇S-形加速堿速：0.1(ms)
·其它軸正在運行中：0.5(ms)
·連續定位控制期間：0.3(ms)
·連續路徑控制期間：0.3(ms)
【外部接線連接系統】40針連接器*2，差動驅動器公共端
【適用線徑】0.3平方毫米(用于A6CON1)，AWG#24(用于A6CON2)
【外部設備的適用連接器】A6CON1、A6CON2、A6CON4另外銷售
【最大輸出脈沖】4Mpps
【伺服裝置之間的最大連接距離】10m
【內部電流消耗(5VDC)】0.66A
【閃存ROM寫次數】最大100000次
【占用的I/O點數】32點(I/O分配：智能功能模塊為32點)
【外形尺寸(毫米)】98(H)*27.4(W)*90(D)
【重量】0.16
