產品介紹
QD72P3C3三菱plc定位模塊,海藍機電專業銷售三菱原裝PLC,三菱原裝PLC模塊,價格優惠,大量現貨!海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持,海藍機電擁有優秀的技術團隊,承接三菱plc編程等技術項目,服務熱線:400-8819-130、0755-88356415。

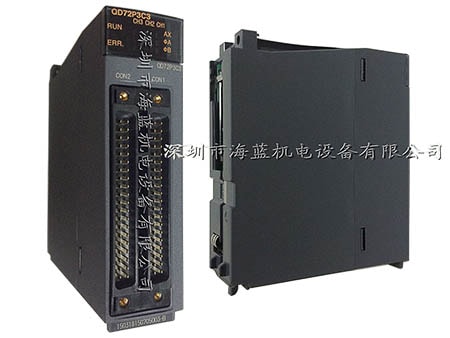

QD72P3C3是三菱Q系列的一種特殊定位模塊,QD72P3C3內置計數器功能定位模塊,具有1個插槽中定位3軸以及3通道的計數器功能。QD72P3C3價格,QD72P3C3供應商
QD72P3C3參數說明:3軸、控制單位為脈沖、1個數據/軸、最大脈沖輸出100kpps、3通道100kpps計數、輸入信號為DC5/24V、40針連接器、集電極開路輸出
三菱plc定位模塊QD72P3C3規格詳細說明:
1、定位功能
【控制軸數】:3個軸
【控制系統】:PTP(點到點)控制、速度控制
【控制單位】:脈沖
【定位數據】:1數據/軸(通過GX Configurator-PT或順控程序進行設置)
【控制方式】:遞增方式、絕對方式
【定位范圍】:
① 遞增方式:-1073741824~173741823(脈沖)
② 絕對方式
使用線性計數器時:-1073741824~173741823(脈沖)
使用鏈接計數器時:0~173741823(脈沖)
【指令速度】:1~100000(脈沖/秒)
【加速/減速處理】:自動梯形加減速
【加減速時間】:1~5000(ms)
【起動時間】:1軸啟動、3軸同時啟動都為1ms
【最大輸出脈沖】:100kpps
【驅動單元間的最大連接距離】:2m
2、計數器功能
【最高計數速度】:100kpps
【通道數】:3通道
【計數范圍】:31位帶符號的二進制數-1073741824~173741823(線性計數器時)、0~173741823(鏈接計數器時)
【外部連接方式】:40針式連接器
【適用線徑】:0.3平方毫米(使用A6CON1、A6CON4時),AWG#24(使用A6CON2時)
3、QD72P3C3其它規格
【外圍設備/對應應用程序包】:GX Configurator-PT(另售)
【 數據備份】:無
【連接外部設備用連接器】:A6CON1、A6CON2、A6CON4(另售)
【DC5V內部電流消耗】:0.57A
【占用的I/O點數】:32點(I/O分配:智能功能模塊為32點)
【QD72P3C3外形尺寸(毫米)】:98(H)*27.4(W)*90(D)
【QD72P3C3重量】:0.16
【深圳市海藍機電設備有限公司】10多年來一直專業從事原裝進口三菱自動化產品銷售和技術服務的企業。主營:原裝三菱plc_三菱變頻器_三菱伺服電機_三菱觸摸屏_原裝進口三菱代理商_;減速機,三菱機器人、三菱各類選型及免費培訓、三菱技術指導、低電壓器等產品的批發代理,銷售,維修。24小時訂購熱線:400-8819130 0755-88356296(10線)。
