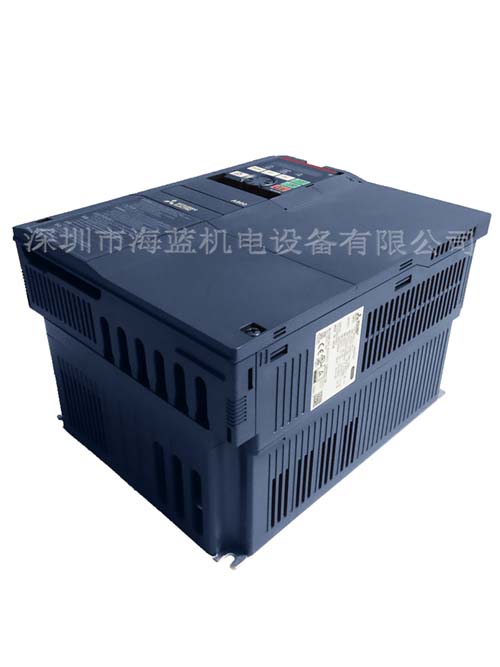

FR-A820-5.5K三菱變頻器A800系列,海藍機電為您提供專業三菱變頻器選型、三菱變頻器報價和現場技術支持,海藍機電擁有優秀的技術團隊,承接三菱plc編程等技術項目,服務熱線:400-8819-130、0755-88356415。
三菱變頻器FR-A820-5.5K特點:
【驅動性能】
我們根據自己的開發安裝了先進的高速驅動處理器,并提高了控制性能和響應速度。您可以安全,高度準確地駕駛各種用途。
【安全和安全】
符合各種安全標準,通過跟蹤功能輕松分析故障原因。FREQROL - 高品質的800 PLUS首先確??煽啃院桶踩?。
【設置簡單,操作簡單】
我們根據產品的生命周期準備了設備和功能,以便在各個場所輕松開展工作。
三菱變頻器FR-A820-5.5K規格參數:
【變頻器(ND)額定容量】:5.5KW
【適用電機容量(kW)】
SLD:7.5
LD:7.5
ND(默認設置):5.5
HD:3.7
【產量*額定容量(kVA)】:
SLD:13
LD:12
ND:(默認設置)9.1
HD:6.7
【額定電流(A)】
SLD:34
LD:31
ND:(默認設置)24
HD:17.5
【過載電流額定值】
SLD:110%60秒,120%3秒(反時限特性)環境溫度40°C
LD:120%60秒,150%3秒(反時限特性)環境溫度50°C
ND:(默認設置) 150%60秒,200%3秒(反時限特性)環境溫度50°C
HD:200%60秒,250%3秒(反時限特性)環境溫度50°C
【電壓】:3相200~240V
【再生制動轉矩 最大值·允許使用率】: 100%扭矩·2%ED
【電源電壓等級】:三相200V級
【額定輸入交流電壓·頻率】:3相200~240V 50Hz/60 Hz
【交流電壓允許變化】:170~264V 50Hz/60Hz
【頻率容差變化】:±5%
【供電設備容量(KVA)】:
SLD:17
LD:16
ND:(默認設置)13
HD:8.6
【保護結構(JEM 1030)】: 封閉式(IP20)
【冷卻方法】:強制風冷
【近似質量】:6.7
三菱變頻器FR-A820-5.5K控制規范
【控制方法】:Soft-PWM控制/高載波頻率PWM控制(V / F控制,高級磁通矢量控制,實際無傳感器矢量控制可選)/最佳勵磁控制/矢量控制/ PM無傳感器矢量控制
【輸出頻率范圍】:0.2?590 Hz(高級磁通矢量控制,實際無傳感器矢量控制,矢量控制,PM無傳感器矢量控制上限頻率為400 Hz)。
【頻率設置分辨率】
模擬輸入:0.015Hz / 60Hz的(終端2,4:0?10V / 12位),0.03Hz / 60Hz的(終端2,4:0?5V / 11位,0?20mA的/ 11bit左右,終端1:0?±10V / 12位) ,0.06Hz / 60Hz(端子1:0至±5V / bit位)
數字輸入:0.01Hz
【頻率準確度】:
模擬輸入:在最大輸出頻率的±0.2%范圍內(25°C±10°C)
數字輸入:設定輸出頻率的0.01%以內
【電壓/頻率特性】:基本頻率0至590 Hz可選設置恒定轉矩·減小轉矩模式,V / F 5點可調節可選
【起動轉矩】:
SL等級:120%0.3 Hz
LD等級:150%0.3 Hz
ND等級:200%0.3 Hz
HD等級:250%0.3 Hz(真正的無傳感器矢量控制,矢量控制)
【轉矩提升】:手動轉矩提升
【加速/減速時間設置】:0?3600 s(加減速時可單獨設定)線形,S形加減速模式,齒隙計數器加減速可選
【直流制動】:工作頻率(0至120 Hz),工作時間(0至10 s),工作電壓(0至30%)變量(感應電機)
【失速預防操作水平】:可操作的電流水平可選,可選或不可用。SL等級:0至120%,LD等級:0至150%,ND等級:0至220%,HD等級:0至280%
【扭矩極限水平】: 可以設置轉矩極限值(0至400%變量)(真實無傳感器矢量控制,矢量控制,PM無傳感器矢量控制)
三菱變頻器FR-A820-5.5K操作規范
【駕駛功能/運行功能】:上限頻率,下限頻率,多速運行,減速動作模式,熱保護器,直流制動,開始上限頻率,下限頻率,多速運行,減速動作模式,熱保護器,直流制動,啟動頻率,JOG運轉,輸出停止( MRS),失速防止,避免再生,加強激勵減速時,直流電源,頻率跳躍,轉速顯示,自動重啟動,商用開關序列,遠程設置,自動加速和減速,智能模式,重試功能,載波頻率選擇,高響應電流限制,正逆止,操作模式選擇,滑差補償,閉環控制,負載轉矩高速的頻率控制,速度平滑控制,橫動,自動調諧,應用馬達選擇,增益調整,RS-485通信,PID控制,PID預充電功能,簡單的舞者控制,冷卻風扇操作選擇,停止選擇(減速停止 速度調節,轉矩控制,位置控制,預勵磁,轉矩限制,轉矩限制,轉矩限制,轉矩限制,測試操作,控制電路的24 V電源輸入,安全停止功能,阻尼控制
【頻率設定信號】
模擬量輸入端子的數量:3點
模擬輸入端子規格:端子2和4:0至10 V,0至5 V,4至20 mA(0至20 mA)可選端子1:-10至+10 V,-5至+5 V可選
數字輸入:通過M撥號在操作面板上輸入?yún)?shù)單位。BCD 4位或16位二進制(當使用選件FR-A 8 AX時)
【開始信號】:獨立正轉/反轉,啟動信號自保持輸入(3線輸入)可選
【輸入信號】:
終端點數(接點輸入):12點
脈沖序列輸入:100 kpps
輸入端子可選信號:低速操作命令時,中速運轉指令,高速操作命令時,第二功能選擇,終端4輸入選擇,JOG運行選擇,瞬間停電再啟動選擇,拉他的周圍,輸出停止,啟動自保持選擇,正轉指令,反向輸入信號可通過指令進行變更,變頻器復位Pr.178?Pr.189(輸入端子功能選擇)。
【輸出信號】:
輸出終端(集電極開路輸出)點數:5點
輸出端子數量(繼電器輸出):2點
輸出端子可選信號:在變頻器運行過程中,頻率到達,瞬時停電/欠壓,過載報警,輸出頻率檢測,Pr.190至Pr.196(輸出端子功能選擇)異??梢愿淖冚敵鲂盘枴W冾l器報警代碼可以從集電極開路輸出(4bit)。
輸出端子可選信號(安裝選件時):——
顯示終端輸出端子的數量:2點
顯示儀表輸出端子規格:最大2.4 kHz:1點最大DC 20 mA:1點;<電壓輸出(通用)>最大DC 10 V:1點
脈沖輸出:50 kpps
顯示儀表輸出端子可選信號: Pr.54 FM / CA引腳功能選擇允許您更改顯示器。<電壓輸出>監視器可以通過Pr.158 AM端子功能選擇進行更改。
三菱變頻器FR-A820-5.5K顯示
【操作面板】
操作條件:輸出頻率,輸出電流,輸出電壓,頻率設定值。Pr.52操作面板主監視器可通過主監視器選擇進行更改。
內容異常:顯示保護功能運行過程中的異常內容,記錄異常內容8次,保護功能運行前的輸出電壓,電流,頻率,累計通電時間,年,月,日,時間
三菱變頻器FR-A820-5.5K保護/報警功能:
<保護功能>
加速過電流斷路,恒速過電流中斷,減速/停止在過電流截止,在再生過電壓截止加速度,再生過電壓閉鎖期間是恒定的速度,在再生過電壓跳閘減速/停止,變頻器過載切斷期間(電子熱),電機過載切斷(電子熱),散熱片過熱,瞬間停電,欠壓,輸入相位,通過失速防止停止時,檢測出,制動晶體管異常檢測,輸出側接地故障的過電流,輸出短路,輸出相位,外部熱操作中,PTC熱敏電阻器的操作,選擇異常,通信選項異常,所述參數存儲裝置異常時,PU遺漏,重試次數過量,參數存儲裝置異常時,CPU異常,電源短路/ RS-485的終端控制面板功率短,DC24V電源故障時,輸出電流檢測值異常,則沖擊電流抑制電路的故障,通信錯誤(體),模擬輸入錯誤,USB通信錯誤,Sefute 4 mA輸入損耗錯誤,PID預充電錯誤,PID信號錯誤,選件錯誤,反向減速錯誤,內部電路故障,內部溫度異常
<報警功能>
風扇故障,失速防止(過電流),失速防止(過電壓),再生制動預報警,電子熱報警,PU停止,限速顯示(速度極限時輸出),則參數副本,安全停止期間,維持時間1?3個,USB主機異常,起源設置錯誤報警,返回到原點不完整的報警,尋的參數設置報警,操作面板鎖,密碼設置,參數寫入錯誤,拷貝操作錯誤,24V外接供電運行期間風扇內部空氣循環故障。
三菱變頻器FR-A820-5.5K使用環境
【環境溫度】:-10℃?+ 50℃(不結冰)(LD,ND,HD等級),-10℃?+ 40℃(不結冰)(SLD級)
【環境濕度】:95%RH或更低(無冷凝)(帶基材涂層,IP55兼容產品),90%RH或更低(無冷凝)
【存儲溫度】:-20°C至+ 65°C
【氣氛】: 室內(無腐蝕性氣體,易燃?xì)怏w,油霧,灰塵)
【高度/振動】: 海平面在1000m以下?5.9m/s2以下、10~55Hz(X、Y、Z各方向)
【通信】 RS-485,CC-Link,CC-Link IE,DeviceNet,PROFIBUS-DPV 0,F(xiàn)L-net遠程I / O,Modbus RTU,SSCNET III,SSCNET III / H
【三菱變頻器FR-A820-5.5K價格】:面價
