LY42NT1P-CM三菱plc晶體管輸出模塊，海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
【詳細介紹】
LY42NT1P-CM參數說明：晶體管輸出64點、DC12~24V 0.1A/1點，2A/1公共端、響應時間1ms、漏型、32點1公共端、40針連接器*2排
三菱PLC晶體管模塊LY42NT1P-CM產品規格說明：
【輸出點數】：64點【額定負載電壓】：DC10.2V~28.8V
【最大負載電流】：0.1A/1 點，2A/1公共端
【最大浪涌電流】：有過負載保護功能的電流限制
【OFF時泄漏電流】：0.1mA以下
【ON時最大電壓降】：DC0.1V(TYP.) 0.1A，DC0.2V(MAX.)0.2A
【響應時間】：OFF→ON：0.5ms以下、ON→OFF：1ms以下( 額定負載，電阻負載)
【浪涌抑制器】：齊納二極管
【保險絲】：無
【外部供應電源】：
電壓：DC10.2V~28.8V(脈動率5%以內)
電流：9mA(DC24V時)
【絕緣耐壓】：AC560Vrms/3循環(標高2000m)
【絕緣電阻】：由絕緣電阻計10MΩ以上
【噪聲耐量】：
模擬器噪聲500Vp-p，噪聲寬度1μs
通過噪聲頻率25~60Hz的噪聲模擬器
【保護等級】：IP2X
【公共端方式】：32點1公共端(公共端端子:1A01、1A02、2A01、2A02)
【輸出輸出占用點數】：64點(I/O分配:輸出64點)
【保護功能】：
過負載保護功能：過電流檢測，過負載保護時限制電流1~3A/1點,以1點為單位動作
過熱保護功能：以1點為單位動作
【外線連接方式】：40 針連接器
【DC5V內部消耗電流】：190mA(TYP.全點ON)
【LY42NT1P外形尺寸】：90(H)*28.5(W)*117(D)mm
【LY42NT1P重量】：0.12kg

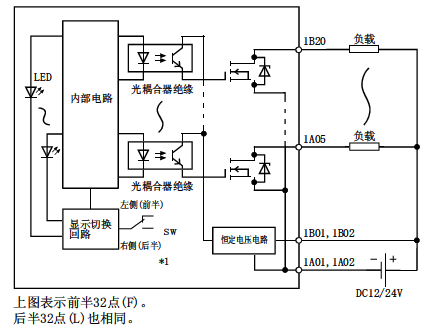

LY42NT1P電路結構：
LY42NT1P端子連接圖：
【產品介紹】
LY10R2 240VAC/24VDC，16點，無保險絲
LY41NT1P 12/24VDC，32點，帶短路保護
LY42NT1P 12/24VDC，64點，帶短路保護
L系列是可配用CPU模塊的總線輸入模塊，輸入模塊的響應時間可以改變
LX40C6 24VDC，16點 LX41C4 24VDC，正/負 公共端，32點
LX42C4 24VDC，正/負 公共端，64點
電源模塊是向可編程控制器的各模塊提供DC5V電源的模塊
L61P 100-240VAC 輸入 / 5VDC 5A 輸出
L63P 24VDC 輸入 / 5VDC 5A 輸出
串行通訊口模塊是用串行通信電路線RS232、RS422、RS485與外圍設備相連接，實現與外部設備進行數據交換的模塊。
LJ71C24 串行 RS232，1通道，RS422/485，1通道
LJ71C24-R2 串行 RS232，2通道
