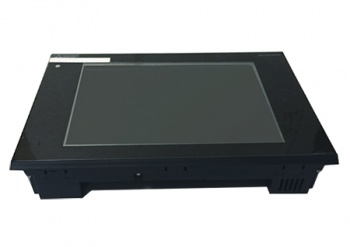

- GT2103-PMBDS2三菱觸摸屏 3.8寸2個RS 232通道
- 編號：GT2103-PMBDS2
- 類別：三菱GT2000系列
- 評價：( 0 ) 條
- 點擊：12659
GT2103-PMBDS2三菱新款的觸摸屏，GT2103-PMBDS2與GT2103-PMBDS的區別在于前者分別在背面與側面內置2個RS-232接口(對應軟件包為GT Works3 Version 1.119Z以后),而后者為內置1個RS-232、1個RS-422/485接口(對應軟件包為GT Works3 Version 1.112S以后)，其它規格一樣。
產品介紹
GT2103-PMBDS2三菱觸摸屏3.8寸2個RS-232通道
GT2103-PMBDS2三菱新款的觸摸屏，GT2103-PMBDS2與GT2103-PMBDS的區別在于前者分別在背面與側面內置2個RS-232接口(對應軟件包為GT Works3 Version 1.119Z以后),而后者為內置1個RS-232、1個RS-422/485接口(對應軟件包為GT Works3 Version 1.112S以后)，其它規格一樣。
GT2103-PMBDS2參數說明：3.8寸320*128點、TFT單色(黑/白)液晶屏、背景燈5色LED(不可換)、存儲器容量3MB DC24V、RS-232(2ch)
三菱觸摸屏GT2103-PMBDS2性能規格：[顯示部]
. 顯示軟元件:TFT單色(黑/白)液晶屏
. 畫面尺寸:3.8寸
. 分辨率:320*128點
. 顯示尺寸:89.0(W)*35.6(H)[mm]
. 顯示字符數:
16點陣標準字體時:20字*8行(全角)
12點陣標準字體時:26字*10行(全角)
. 顯示顏色:單色(黑/白) 32級
. 亮度調節:32級
. 登錄最大畫面數：2048畫面
[背景燈]
. 種類：5色LED(不可換)
. 壽命:約50000小時(使用環境溫度25℃，顯示亮度50%時的時間)
. 顏色：5色(白/綠色/粉紅/橙/紅)
[觸摸屏]
. 方式:模擬電阻膜方式
. 鍵尺寸:最小2*2點(每鍵)
. 同時按下:1點
. 壽命:100萬次以上(操作力度0.98N以下)
[用戶存儲器容量]]
. 存儲器容量：存儲用存儲卡(ROM):3MB
. 壽命(寫入次數)：10萬次
[內置接口]
. RS-232
背面：lch、115200/57600/38400/19200/9600/4800bps 接口形狀:MINI-DIN 6針(母)
側面：lch、115200/57600/38400/19200/9600/4800bps 連接器形狀：連接器端子塊9針
. USB(設備):lch最大傳送速度--Full-Speed 12Mbps 接口形狀:USB Mini-B
. SD卡:lch支持SDHC(最大32GB)
[蜂鳴器輸出] 單音(音長可調整)
[保護結構] 正面:IP67F 柜內:IP2X
[GT2103-PMBDS2外形尺寸] 113(W)*74(H)*27(D) mm
[GT2103-PMBDS2面板開口尺寸/ GT2103-PMBDS2開孔尺寸:] 105(W)*66(H)
[重量(安裝配件除外)] 0.2KG
[對應軟件包] GT Works3 Versionl.108N以后
GT2103-PMBDS2輸入電源DC24規格
[電源電壓] DC24(+10%，-15%)
[耗電量]
. 最大負載時：2.2W以下
. 本體單體 背景燈熄滅時:1.6W以下
[沖擊電流] 30A以下(1ms、環境溫度250C、最大負載時)
[容許瞬停時間] 5ms以內
[噪聲耐量] 噪聲電壓500Vp-p、噪聲幅度1μs、通過噪聲頻率為30~100Hz的噪聲模擬器
[耐電壓] 電源端子總括-地線間AC500V 1分鐘
[絕緣電阻] 電源端子總括-地線間DC500V通過絕緣電阻表10MΩ以上
[適用電線尺寸]
. 1 配線：
單線0.14~1.5mm2(AWG26~AWG16)
絞線0.14~1.0mm2(AWG26~AWG16)
. 2 配線：
單線0.14~0.5mm2(AWG26~AWG20)
絞線0.14~0.2mm2(AWG26~AWG24)
[適用壓接端子] AI 0.25-6BU(AWG24)，AI 0.34-6TQ(AWG22)，AI 0.5-6WH(AWG20)
[適合的緊固扭矩(端子排端子螺栓)] 0.22~0.25[N.m]
