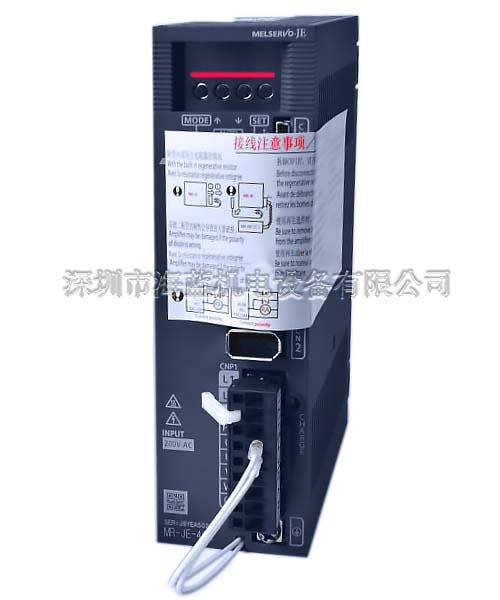

三菱伺服放大器MR-JE-40AS，通用接口，額定輸出0.1KW，海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
三菱伺服放大器MR-JE-40AS配套三菱伺服電機：HJ-KS43、HJ-FS43
三菱伺服放大器MR-JE-40AS基本規格參數：
|
MR-JE-40AS
|
|
|
輸出
|
額定電壓
|
三相AC170 V
|
|
額定電流[A]
|
2.8
|
|
電源輸入
|
電壓?頻率 (注1)
|
三相或單相AC200 V～240 V,50Hz/60Hz
|
|
額定電流 (注6) [A]
|
2.6
|
|
許用電壓波動
|
三相或單相AC170 V～264 V
|
|
許用頻率波動
|
± 5%以內
|
|
接口用電源
|
DC24 V±10% (必要電流容量:0.3A)
|
|
控制方式
|
正弦波PWM控制?電流控制方式
|
伺服放大器內置再生電阻器的許
用再生電力 (注2, 3)[W]
|
10
|
|
動態制動
|
內置 (注4)
|
|
通信功能
|
USB: 連接電腦等（MR. Configurator2對應）RS-422： 連接控制器 (最大32軸1：n通信)
|
|
編碼器輸出脈沖
|
支持 (ABZ相脈沖)
|
|
模擬量監視
|
2 頻道
|
位置控制
模式
|
最大輸入脈沖頻率
|
4mpulses/s (差分接收)、200kpulses/s(集電極開路)
|
|
定位反饋脈沖
|
編碼器分辨率( 伺服電機1轉內的分辨率):131072pulses/rev
|
|
指令脈沖倍率
|
電子齒輪A/B倍A=1～ 16777215、B=1～ 16777215、1/10
|
|
定位完畢寬度設定
|
0pulse～±65535pulses (指令脈沖單位)
|
|
誤差過大
|
± 3旋轉
|
|
轉矩限制
|
參數設定或外部模擬輸入設定(DC0 V～+10 V/最大轉矩)
|
速度控制
模式
|
速度控制范圍
|
模擬速度指令1: 2000、內部速度指令1:5000
|
|
模擬速度指令輸入
|
DC0 V～±10 V/額定轉速(可用[PrpC12]更改10 V時的轉速)
|
|
速度波動
|
± 0.01%及以下( 負載波動:0%～ 100%)、0%(電源波動:±10%)± 0.2%及以下(環境溫度:25°C±10° C)僅限模擬速度指令時
|
|
轉矩限制
|
參數設定或外部模擬輸入設定(DC0 V～+10 V/最大轉矩)
|
轉矩控制
模式
|
模擬轉矩指令輸入
|
DC0 V～±8 V/最大轉矩 (輸入阻抗:10kΩ～12kΩ)
|
|
速度限制
|
參數設定或外部模擬輸入設定(DC0 V～±10 V/額定轉速)
|
|
伺服功能
|
高級振動抑制控制、自適應濾波器Ⅱ 、自動調諧、 一鍵調整、TOUGH DRIVE功能、功率監視功能
|
|
保護功能
|
過電流遮斷、再生過電壓遮斷、過載遮斷(電子熱繼電器)、
伺服電機過熱保護、編碼器(encoder)異常保護、再生異常保護、電壓不足保護、瞬時停電保護、過速度保護、誤差過大保護
|
|
國外參照規格
|
請參閱本產品目錄p.14的“支持海外規格?法令法規”部分。
|
|
結構(防護等級)
|
自冷、開放(IP20)
|
緊密安裝
(注5)
|
三相電源輸入
|
可
|
|
單相電源輸入
|
可
|
|
環境條件
|
環境溫度
|
運行:0°C～55°C(無凍結)、保存:-20°C～65°C(無凍結)
|
|
環境濕度
|
運行/保存:90%RH及以下 (無結露)
|
|
環境
|
室內 (無陽光直射)、無腐蝕性氣體?引火性氣體?油煙?粉塵
|
|
標高
|
海拔1000m及以下
|
|
耐振動
|
5.9m/s2、10Hz～55Hz(X,Y,Z各方向)
|
|
重量 [kg]
|
0.8
|
三菱伺服放大器MR-JE-40AS價格：面價
注釋：
1. 組合伺服電機的額定輸出以及額定轉速僅限為所記載電源電壓、頻率的情況。
2. 因系統不同其對應的最佳再生選配件也會有所不同，因此請使用容量選擇軟件，選擇最佳的再生選配件。
3. 使用再生選配件時的許用再生功率[W]詳情請參閱本產品目錄的“再生選配件”部分
4. 使用內置動態制動器時的許用負載慣量比詳情請參閱“MR-JE-_AS技術資料集”。
5. 緊密安裝時，請將環境溫度控制在0 °C～45 °C火災實際負載率75%及以下使用。
6. 用于三相電源時的電流值。
7. 使用單相AC200 V～240 V電源時，請在實際負載率75％及以下使用。
